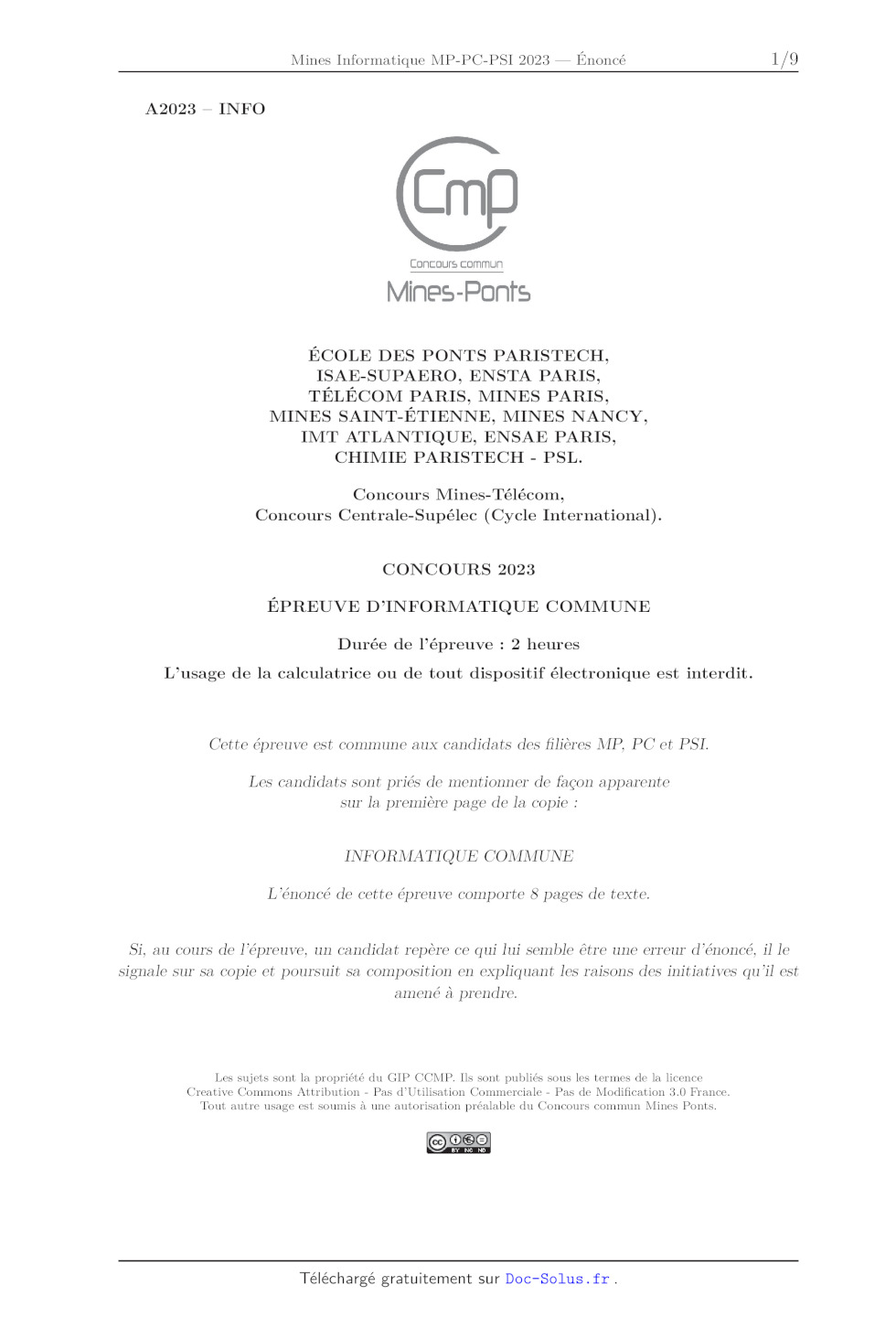

Mines Informatique MP-PC-PSI 2023

A2023 -- INFO

Cm

Concours commun

Mines-Ponts

ÉCOLE DES PONTS PARISTECH,
ISAE-SUPAERO, ENSTA PARIS,
TÉLÉCOM PARIS, MINES PARIS,
MINES SAINT-ÉTIENNE, MINES NANCY,
IMT ATLANTIQUE, ENSAE PARIS,
CHIMIE PARISTECH - PSL.

Concours Mines-Télécom,
Concours Centrale-Supélec (Cycle International).

CONCOURS 2023
ÉPREUVE D'INFORMATIQUE COMMUNE

Durée de l'épreuve : 2 heures

L'usage de la calculatrice ou de tout dispositif électronique est interdit.

Cette épreuve est commune aux candidats des filières MP, PC et PSI.
Les candidats sont priés de mentionner de façon apparente
sur la première page de la copie :
INFORMATIQUE COMMUNE

L'énoncé de cette épreuve comporte 8 pages de texte.

Si, au cours de l'épreuve, un candidat repère ce qui lui semble être une erreur
d'énontcé, il le
signale sur sa copie et poursuit sa composition en expliquant les raisons des
initiatives qu'il est
amené à prendre.

Les sujets sont la propriété du GIP CCMP. Ils sont publiés sous les termes de
la licence
Creative Commons Attribution - Pas d'Utilisation Commerciale - Pas de
Modification 3.0 France.
Tout autre usage est soumis à une autorisation préalable du Concours commun
Mines Ponts.

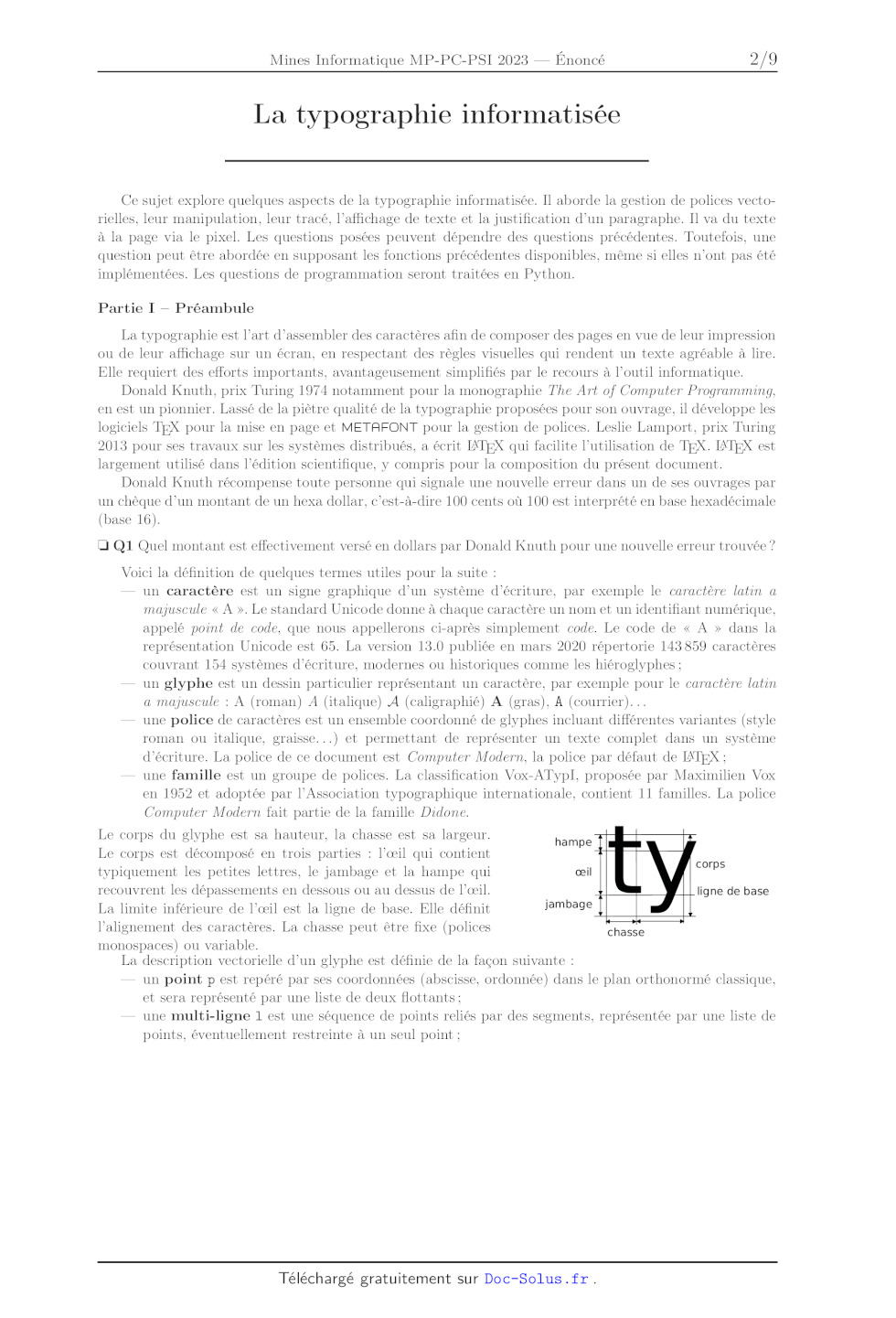

La typographie informatisée

Ce sujet explore quelques aspects de la typographie informatisée. Il aborde la
gestion de polices vecto-
rielles, leur manipulation, leur tracé, l'affichage de texte et la
justification d'un paragraphe. Il va du texte
à la page via le pixel. Les questions posées peuvent dépendre des questions
précédentes. Toutefois, une
question peut être abordée en supposant les fonctions précédentes disponibles,
même si elles n'ont pas été
implémentées. Les questions de programmation seront traitées en Python.

Partie I --- Préambule

La typographie est l'art d'assembler des caractères afin de composer des pages
en vue de leur impression
ou de leur affichage sur un écran, en respectant des règles visuelles qui
rendent un texte agréable à lire.
Elle requiert des efforts importants, avantageusement simplifiés par le recours
à l'outil informatique.

Donald Knuth, prix Turing 1974 notamment pour la monographie The Art of
Computer Programming,
en est un pionnier. Lassé de la piètre qualité de la typographie proposées pour
son ouvrage, 1l développe les
logiciels TEX pour la mise en page et METAFONT pour la gestion de polices.
Leslie Lamport, prix Turing
2013 pour ses travaux sur les systèmes distribués, a écrit TEX qui facilite
l'utilisation de TEX. LTEX est
largement utilisé dans l'édition scientifique, y compris pour la composition du
présent document.

Donald Knuth récompense toute personne qui signale une nouvelle erreur dans un
de ses ouvrages par
un chèque d'un montant de un hexa dollar, c'est-à-dire 100 cents où 100 est
interprété en base hexadécimale
(base 16).

M Q1 Quel montant est effectivement versé en dollars par Donald Knuth pour une
nouvelle erreur trouvée ?

Voici la définition de quelques termes utiles pour la suite :

-- un caractère est un signe graphique d'un système d'écriture, par exemple le
caractère latin a
majuscule « À ». Le standard Unicode donne à chaque caractère un nom et un
identifiant numérique,
appelé point de code, que nous appellerons ci-après simplement code. Le code de
« À » dans la
représentation Unicode est 65. La version 13.0 publiée en mars 2020 répertorie
143 859 caractères
couvrant 154 systèmes d'écriture, modernes ou historiques comme les
hiéroglyphes :

-- un glyphe est un dessin particulier représentant un caractère, par exemple
pour le caractère latin
a majuscule : À (roman) À (italique) À (caligraphié) A (gras), À (courrier)...

-- une police de caractères est un ensemble coordonné de glyphes incluant
différentes variantes (style
roman ou italique, graisse...) et permettant de représenter un texte complet
dans un système
d'écriture. La police de ce document est Computer Modern, la police par défaut
de KTEX ;

-- une famille est un groupe de polices. La classification Vox-ATypl, proposée
par Maximilien Vox
en 1952 et adoptée par l'Association typographique internationale, contient 11
familles. La police
Computer Modern fait partie de la famille Didone.

Le corps du glyphe est sa hauteur, la chasse est sa largeur. hampe

Le corps est décomposé en trois parties : l'oeil qui contient À

typiquement les petites lettres, le jambage et la hampe qui oeil COTRS
recouvrent les dépassements en dessous ou au dessus de l'oeil. ligne de base
La limite inférieure de l'oeil est la ligne de base. Elle définit jambage |

l'alignement des caractères. La chasse peut être fixe (polices chasse

monospaces) ou variable.
La description vectorielle d'un glyphe est définie de la façon suivante :

-- un point p est repéré par ses coordonnées (abscisse, ordonnée) dans le plan
orthonormé classique,
et sera représenté par une liste de deux flottants :

-- une multi-ligne 1 est une séquence de points reliés par des segments,
représentée par une liste de
points, éventuellement restreinte à un seul point :
-- Ja description vectorielle v d'un glyphe est un ensemble non vide de
multi-lignes, représenté par

une liste de multi-lignes.

Les descriptions vectorielles seront supposées normalisées de sorte que la
ligne de base corresponde à
l'ordonnée 0, que la hauteur de l'oeil soit 1, et enfin que le glyphe soit
collé à l'abscisse 0, sans dépassement
vers les abscisses négatives.

Concrètement, la description vectorielle d'un glyphe est une liste de listes de
listes de 2 flottants. À
titre d'illustration, voici une description vectorielle d'un glyphe, composée
de deux multi-lignes .

| v = [ TL 0.25, 1.0 1], LC 0.25, -1.0 1, [ 0.0, -1.0 ] 1], [ FC 0.25, 1.25 ] ]
]

UM Q2 Dessiner ce glyphe. De quel caractère s'agit-il ?

Partie II -- Gestion de polices de caractères vectorielles

Une base de données stocke les informations liées aux polices de caractères
dans 4 tables ou relations.
Famille décrit les familles de polices, avec fid la clé primaire entière et
fnom leur nom.

Police décrit les polices de caractères disponibles, avec pid la clé primaire
entière, pnom le nom de la
police et fid de numéro de sa famille.

Caractere décrit les caractères, avec code la clé primaire entière, car le
caractère lui-même, cnom le
nom du caractère.

Glyphe décrit les glyphes disponibles, avec gid la clé primaire entière, code
le code du caractère

correspondant au glyphe, pid le numéro de la police à laquelle le glyphe
appartient, groman un
booléen vrai pour du roman et faux pour de l'italique et gdesc la description
vectorielle du glyphe.

Voici un extrait du contenu de ces tables.

Famille Police Caractere
fid fnom pid pnom fid code | car cnom

1 | Humane 1 | Centaur 1 65 | À |lettre majuscule latine a
2 | Garalde 2 | Garamond 2 66 | B | lettre majuscule latine b
3 | Réale 3 | Times New Roman 3 .

4 | Didone 4 | Computer Modern 4 97 | a | lettre minuscule latine à
5 | Mécane | . 98 |! b | lettre minuscule latine b
6 | Linéale 21 | Triangle 6 99 | EUR | lettre minuscule latine c

Glyphe
gid | code | pid | groman gdesc

I 65 20 | True [ [ [O, O], [1, 2], [2, O0] J, L [O.5, 1], [1.5, 1] ] Ï
65 | 20 | False [ C [O, O0], [2, 21, [2, O1 ], D [1, 11, [2, 11 ] ]

501 97 | 21 | True
902 98 21 | True
903 99 21 | True
904 100 21 | True

[0O, 01, [0.5, 1], [1, O1, [O, O0] ] ]
[O, 21, [O, 0], [1, 0.5], [0, 11 ] ]
[1, 1], [O, 0.51, [1, 01 1]

[1, 21, [1, O0], [O, 0.5], [1, 11 ] ]

mm ma:
mm Im

 Q3 Proposer une requête en SQL sur cette base de données pour compter le
nombre de glyphes en
roman (cf. description précédente).

UM Q4 Proposer une requête en SQL afin d'extraire la description vectorielle du
caractère À dans la police
nommée Helvetica en italique.

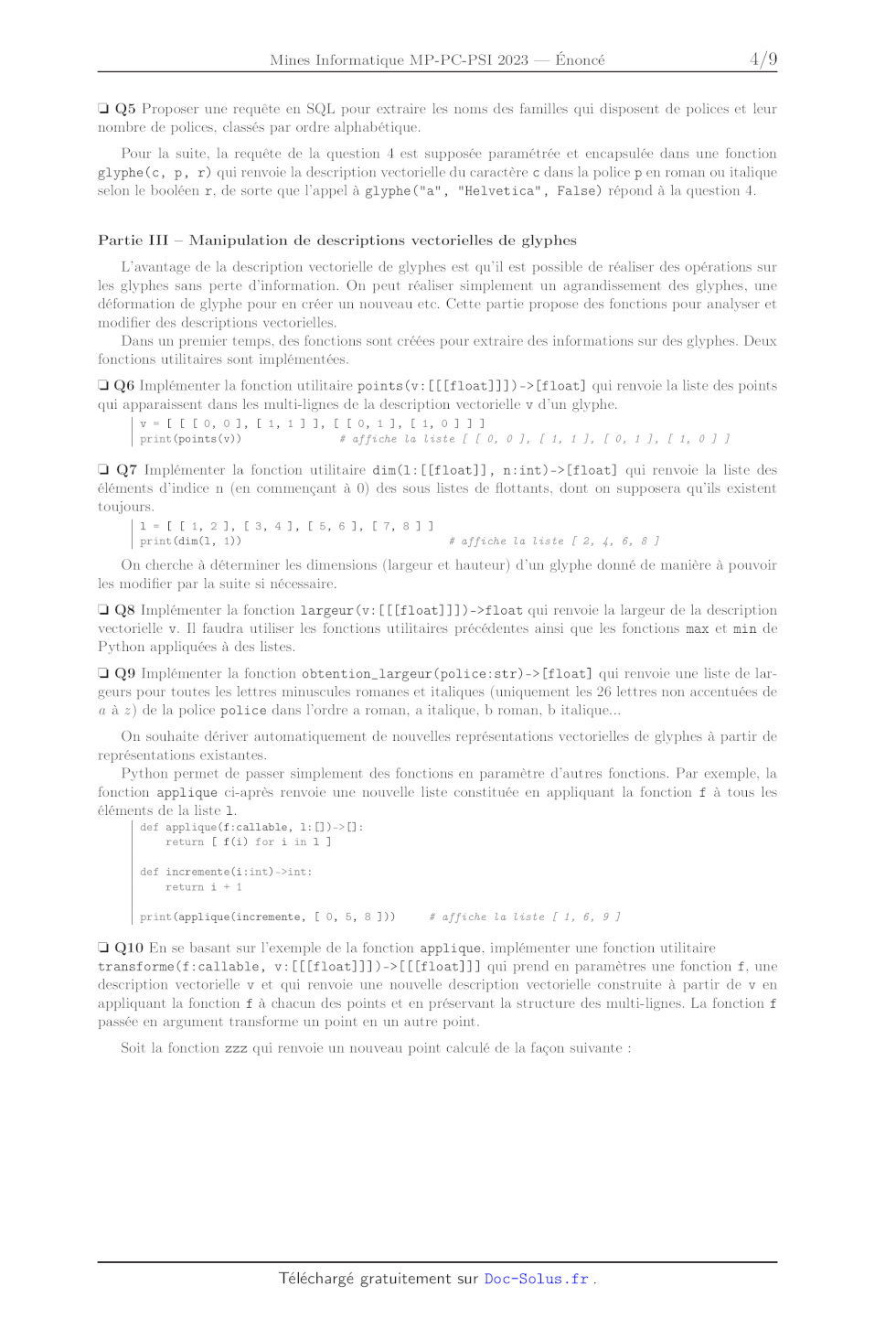

U Q5 Proposer une requête en SQL pour extraire les noms des familles qui
disposent de polices et leur
nombre de polices, classés par ordre alphabétique.

Pour la suite, la requête de la question 4 est supposée paramétrée et
encapsulée dans une fonction
glyphe(c, p, r) qui renvoie la description vectorielle du caractère c dans la
police p en roman ou italique
selon le booléen r, de sorte que l'appel à glyphe("a", "Helvetica'", False)
répond à la question 4.

Partie IIT --- Manipulation de descriptions vectorielles de glyphes

L'avantage de la description vectorielle de glyphes est qu'il est possible de
réaliser des opérations sur
les glyphes sans perte d'information. On peut réaliser simplement un
agrandissement des glyphes, une
déformation de glyphe pour en créer un nouveau etc. Cette partie propose des
fonctions pour analyser et
modifier des descriptions vectorielles.

Dans un premier temps, des fonctions sont créées pour extraire des informations
sur des glyphes. Deux
fonctions utilitaires sont implémentées.

LU Q6 Implémenter la fonction utilitaire points (v:[[l[float]]])->[float] qui
renvoie la liste des points
qui apparaissent dans les multi-lignes de la description vectorielle v d'un
glyphe.

v=LLL0, 0], [1,11], LLC0,1]1, Li, 01]1]]
print (points(v)) # affiche la liste [ [ 0, O0], [ 1, 1 ], [ 0, 1 ], [ 1, 0 ]]

 Q7 Implémenter la fonction utilitaire dim(1:/[[float]], n:int)->[float] qui
renvoie la liste des
éléments d'indice n (en commençant à 0) des sous listes de flottants, dont on
supposera qu'ils existent

toujours.
1=-[111,2]1, 13,41, [5,6], [7,81]
print(dim(1, 1)) # affiche la liste [ 2, 4, 6, 8 ]

On cherche à déterminer les dimensions (largeur et hauteur) d'un glyphe donné
de manière à pouvoir
les modifier par la suite si nécessaire.

 Q8 Implémenter la fonction largeur (v:[{[[float]]])->float qui renvoie la
largeur de la description
vectorielle v. Il faudra utiliser les fonctions utilitaires précédentes ainsi
que les fonctions max et min de
Python appliquées à des listes.

LH Q9 Implémenter la fonction obtention_largeur (police:str)->[float] qui
renvoie une liste de lar-
geurs pour toutes les lettres minuscules romanes et italiques (uniquement les
26 lettres non accentuées de
a à z) de la police police dans l'ordre à roman, à italique, b roman, b
italique...

On souhaite dériver automatiquement de nouvelles représentations vectorielles
de glyphes à partir de
représentations existantes.

Python permet de passer simplement des fonctions en paramètre d'autres
fonctions. Par exemple, la
fonction applique ci-après renvoie une nouvelle liste constituée en appliquant
la fonction f à tous les

éléments de la liste 1.
def applique(f:callable, 1:[1)->[]:
return [ f(i) for i in 1]

def incremente(i:int)->int:
return 1 + i

print(applique(incremente, [ 0, 5, 8 ])) # affiche La Liste [ 1, 6, 9 ]

U Q10 En se basant sur l'exemple de la fonction applique, implémenter une
fonction utilitaire
transforme(f:callable, v:[[[float]]])->[[[float]]] qui prend en paramètres une
fonction f, une
description vectorielle v et qui renvoie une nouvelle description vectorielle
construite à partir de v en
appliquant la fonction f à chacun des points et en préservant la structure des
multi-lignes. La fonction f
passée en argument transforme un point en un autre point.

Soit la fonction zzz qui renvoie un nouveau point calculé de la façon suivante :
def zzz(p:lfloat])->[floatl]:
return [ 0.5 *x plO], pli] ]

M Q11 Expliquer comment est modifiée une description vectorielle v par
transforme(zzz, v). Préciser
l'effet obtenu sur un glyphe.

LU Q12 Implémenter la fonction penche(v:[[lfloat]]])->[[[fl1oat]]] qui renvoie
une nouvelle descrip-
tion vectorielle correspondant à un glyphe penché vers la droite, obtenue en
modifiant comme suit les
coordonnées des points (x, y) :

-- Ja nouvelle abscisse est x + 0.5 x y;

-- Ja nouvelle ordonnée reste y.

Partie IV -- Rasterisation

La rasterisation est la transformation d'une image vectorielle en image
matricielle. Cette opération est
indispensable notamment pour afficher à l'écran une image vectorielle.

Dans cette partie, il s'agit d'analyser comment représenter le segment entre
deux points d'une repré-
sentation vectorielle par des pixels encrés dans une image bitmap.

Le module PIL (Python Image Library) fournit le sous module Image :

-- im = Image.new(mode, size, color=0) alloue une nouvelle image matricielle,
de type bitmap si
mode vaut "1"; le tuple size donne la largeur et la hauteur de l'image en
pixels; le paramètre
facultatif color précise la couleur par défaut des pixels, en bitmap 1 pour
blanc et 0 pour noir;

-- im.putpixel((x, y), 1) attribue la valeur 1 au pixel de coordonnées (x, y)
de l'image im;

-- im.save(nom_fichier) sauvegarde l'image dans un fichier dont on donne le nom
;

-- im.show() affiche l'image dans une fenêtre graphique.

Attention, dans le domaine graphique (images, impressions, écrans), et
contrairement aux conventions
mathématiques usuelles, le pixel (0, 0) est le coin en haut à gauche de
l'image, l'axe des ordonnées est
dirigé vers le bas. Aïnsi, le code suivant crée une image bitmap rectangulaire
50 X 100 blanche avec deux
barres horizontales formant un signe « -- ».

from PIL import Image

im -- Image.new("1", (50, 100), color-1)
for y in range(60, 65): D:
for x in range(5, 45):
im.putpixel((x, y), 0) ----
im.putpixel((x, y-20), 0)
im.save('egal.png")

D I OO OO À À ND H

La fonction trace_quadrant_est implémente une partie de l'algorithme de tracé
continu de segment
proposé par Jack E. Bresenham en 1962.

dx, dy = x1-x0, y1-y0

im.putpixel(pO, 0)

for i in range(1, dx):
p = (x0O + i, yO + floor(0.5 + dy * i / dx))
im.putpixel(p, 0)

im.putpixel(pi, 0)

1 from PIL import Image

2 from math import floor # renvoie l'entier immédiatement inférieur
3

4 def trace_quadrant_est(im:img, pO:(int), pi:(Cint)):

5 x0, yO = p0

6 xi, yi = pi

7

8

9

M HO EE HO H
© ND H ©

im -- Image.new("1", (10, 10), color-1)
trace_quadrant_est(im, (0, O0), (6, 2))
trace_quadrant_est(im, (9, 8), (1, 9))
trace_quadrant_est(im, (3, 0), (5, 8))
im.show()

M EE EH H
QD I OO ©

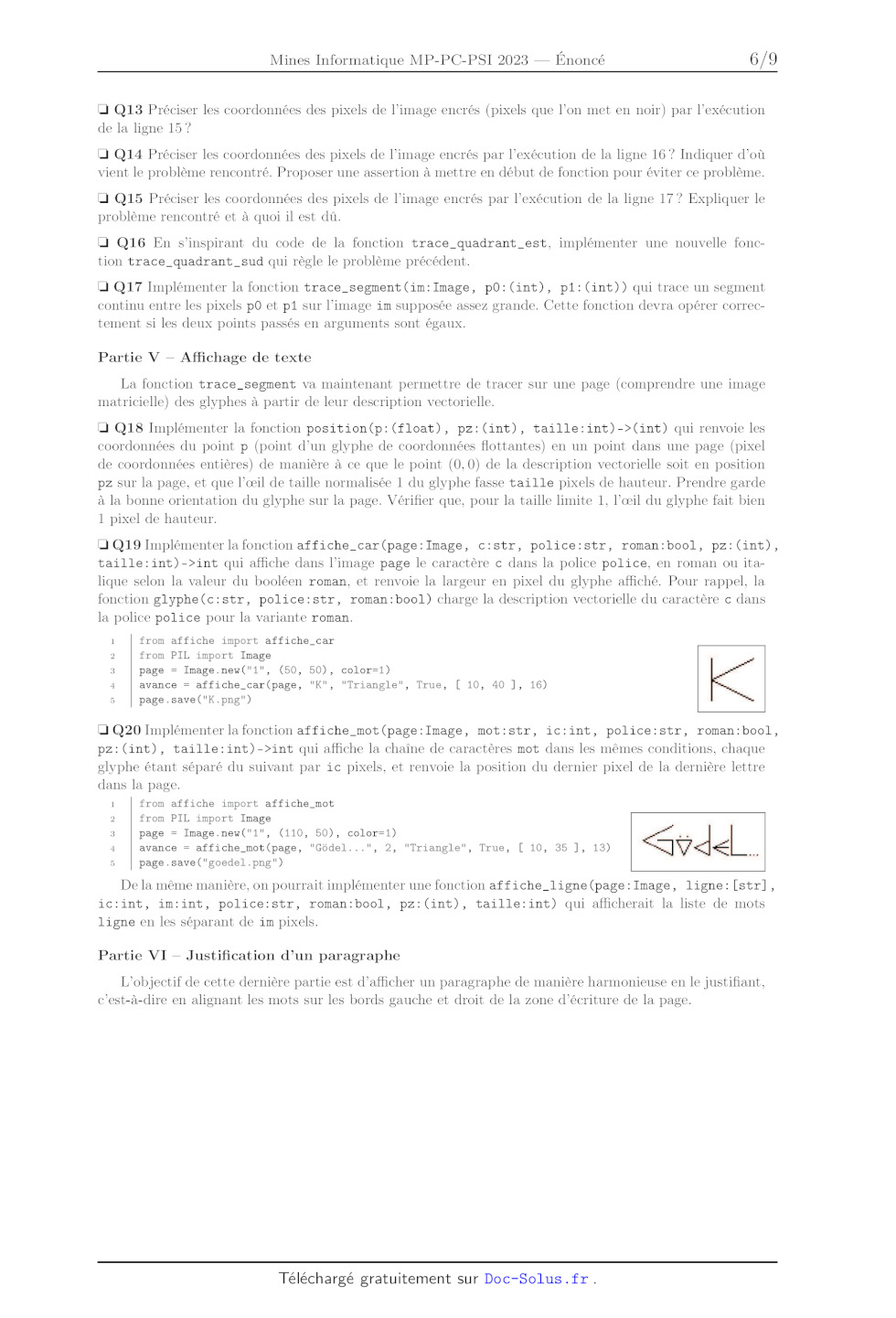

U Q13 Préciser les coordonnées des pixels de l'image encrés (pixels que l'on
met en noir) par l'exécution
de la ligne 15 ?

M Q14 Préciser les coordonnées des pixels de l'image encrés par l'exécution de
la ligne 16 ? Indiquer d'où
vient le problème rencontré. Proposer une assertion à mettre en début de
fonction pour éviter ce problème.

UM Q15 Préciser les coordonnées des pixels de l'image encrés par l'exécution de
la ligne 17 ? Expliquer le
problème rencontré et à quoi il est dû.

1 Q16 En s'inspirant du code de la fonction trace_quadrant_est, implémenter une
nouvelle fonc-
tion trace_quadrant_sud qui règle le problème précédent.

LU Q17 Implémenter la fonction trace_segment (im:Image, p0:(int), pi:(int)) qui
trace un segment
continu entre les pixels p0 et pi sur l'image im supposée assez grande. Cette
fonction devra opérer correc-
tement si les deux points passés en arguments sont égaux.

Partie V -- Affichage de texte

La fonction trace_segment va maintenant permettre de tracer sur une page
(comprendre une image
matricielle) des glyphes à partir de leur description vectorielle.

1 Q18 Implémenter la fonction position(p:(float), pz:(int), taille:int)->(int)
qui renvoie les
coordonnées du point p (point d'un glyphe de coordonnées flottantes) en un
point dans une page (pixel
de coordonnées entières) de manière à ce que le point (0,0) de la description
vectorielle soit en position
pz sur la page, et que l'oeil de taille normalisée 1 du glyphe fasse taille
pixels de hauteur. Prendre garde
à la bonne orientation du glyphe sur la page. Vérifier que, pour la taille
limite 1, l'oeil du glyphe fait bien
1 pixel de hauteur.

LH Q19 Implémenter la fonction affiche_car(page:Image, c:str, police:str,
roman:bool, pz:(int),
taille:int)->int qui affiche dans l'image page le caractère c dans la police
police, en roman ou ita-
lique selon la valeur du booléen roman, et renvoie la largeur en pixel du
glyphe affiché. Pour rappel, la
fonction glyphe(c:str, police:str, roman:boo1l) charge la description
vectorielle du caractère c dans
la police police pour la variante roman.

from affiche import affiche _car

from PIL import Image

page = Image.new('"1", (50, 50), color-1)
avance -- affiche_car(page, "K", "Triangle", True, [ 10, 40 ], 16)

page.save('"K.png")

OO & © NN +

LH Q20 Implémenter la fonction affiche_mot(page:Image, mot:str, ic:int,
police:str, roman:bool,
pz:(int), taille:int)->int qui affiche la chaîne de caractères mot dans les
mêmes conditions, chaque
glyphe étant séparé du suivant par ic pixels, et renvoie la position du dernier
pixel de la dernière lettre
dans la page.

from affiche import affiche _ mot
from PIL import Image

page -- Image.new("1", (110, 50), color-1) à
avance = affiche mot(page, "Güdel...", 2, "Triangle", True, [ 10, 35 ], 13) # 2
h

page.save('"goedel.png")

OO À © NN

De la même manière, on pourrait implémenter une fonction
affiche_ligne(page:Image, ligne:[str],
ic:int, imiint, police:str, roman:bool, pz:(int), taille:int) qui afficherait
la liste de mots
ligne en les séparant de im pixels.

Partie VI -- Justification d'un paragraphe

L'objectif de cette dernière partie est d'afficher un paragraphe de manière
harmonieuse en le justifiant,
c'est-à-dire en alignant les mots sur les bords gauche et droit de la zone
d'écriture de la page.

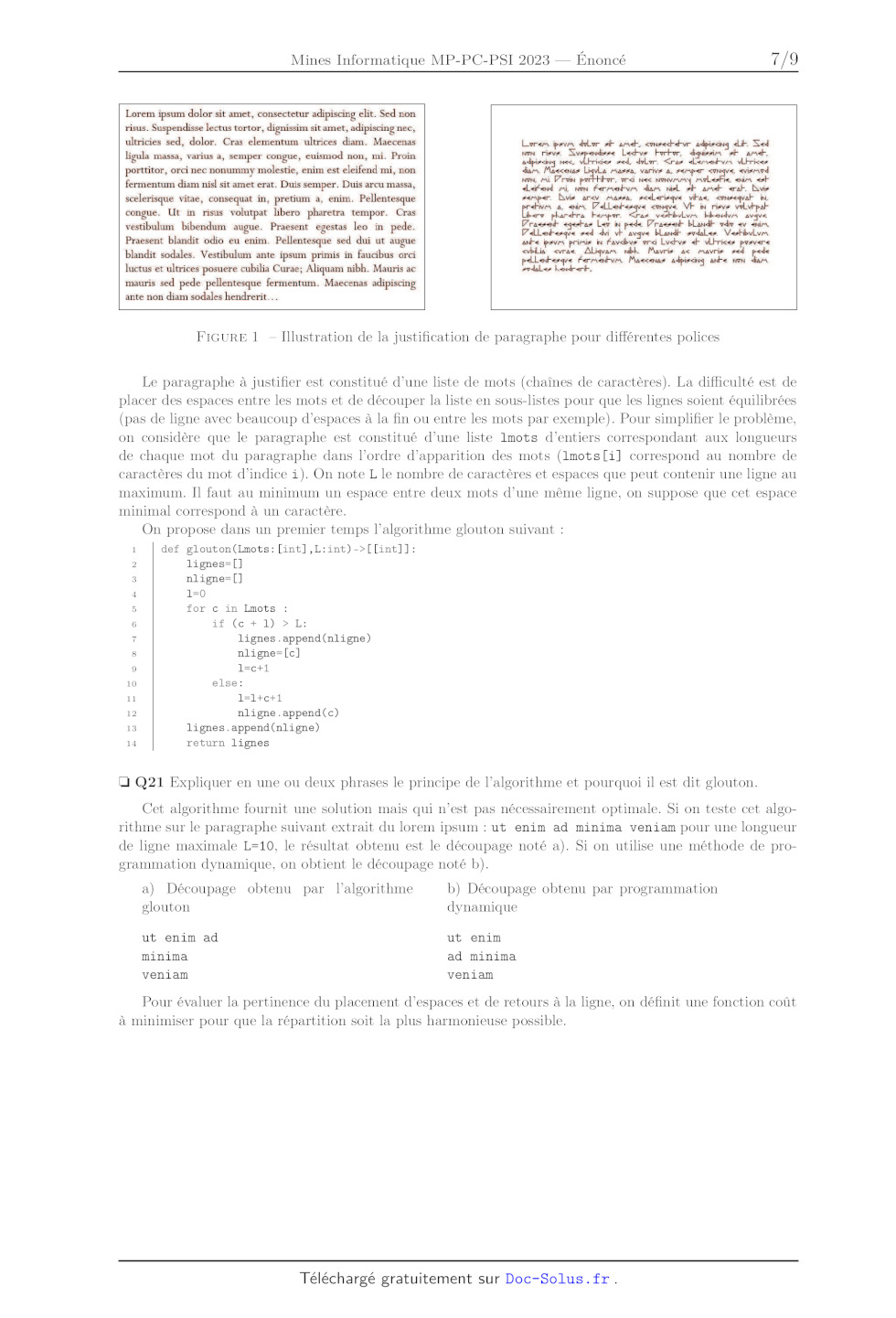

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Sed non
risus. Suspendisse lectus tortor, dignissim sit amet, adipiscing nec,

ultricies sed, dolor. Cras elementum ultrices diam. Maecenas Lorean ipeves
dulor it ame, [[int]]:

lignes-{]

nligne-{]

1=0

for c in Lmots

if (ec + 1) > L:
lignes.append(nligne)
nligne-[c]
1=c+1

else:
1=1+c+1
nligne.append(c)

lignes .append(nligne)

return lignes

© © I OO Où À À ND

M EH HA HA
H © NN H ©

M Q21 Expliquer en une ou deux phrases le principe de l'algorithme et pourquoi
il est dit glouton.

Cet algorithme fournit une solution mais qui n'est pas nécessairement optimale.
Si on teste cet algo-
rithme sur le paragraphe suivant extrait du lorem ipsum : ut enim ad minima
veniam pour une longueur
de ligne maximale L=10, le résultat obtenu est le découpage noté a). Si on
utilise une méthode de pro-
grammation dynamique, on obtient le découpage noté b).

a) Découpage obtenu par l'algorithme b) Découpage obtenu par programmation
glouton dynamique

ut enim ad ut enim

minima ad minima

veniam veniam

Pour évaluer la pertinence du placement d'espaces et de retours à la ligne, on
définit une fonction coût
à minimiser pour que la répartition soit la plus harmonieuse possible.

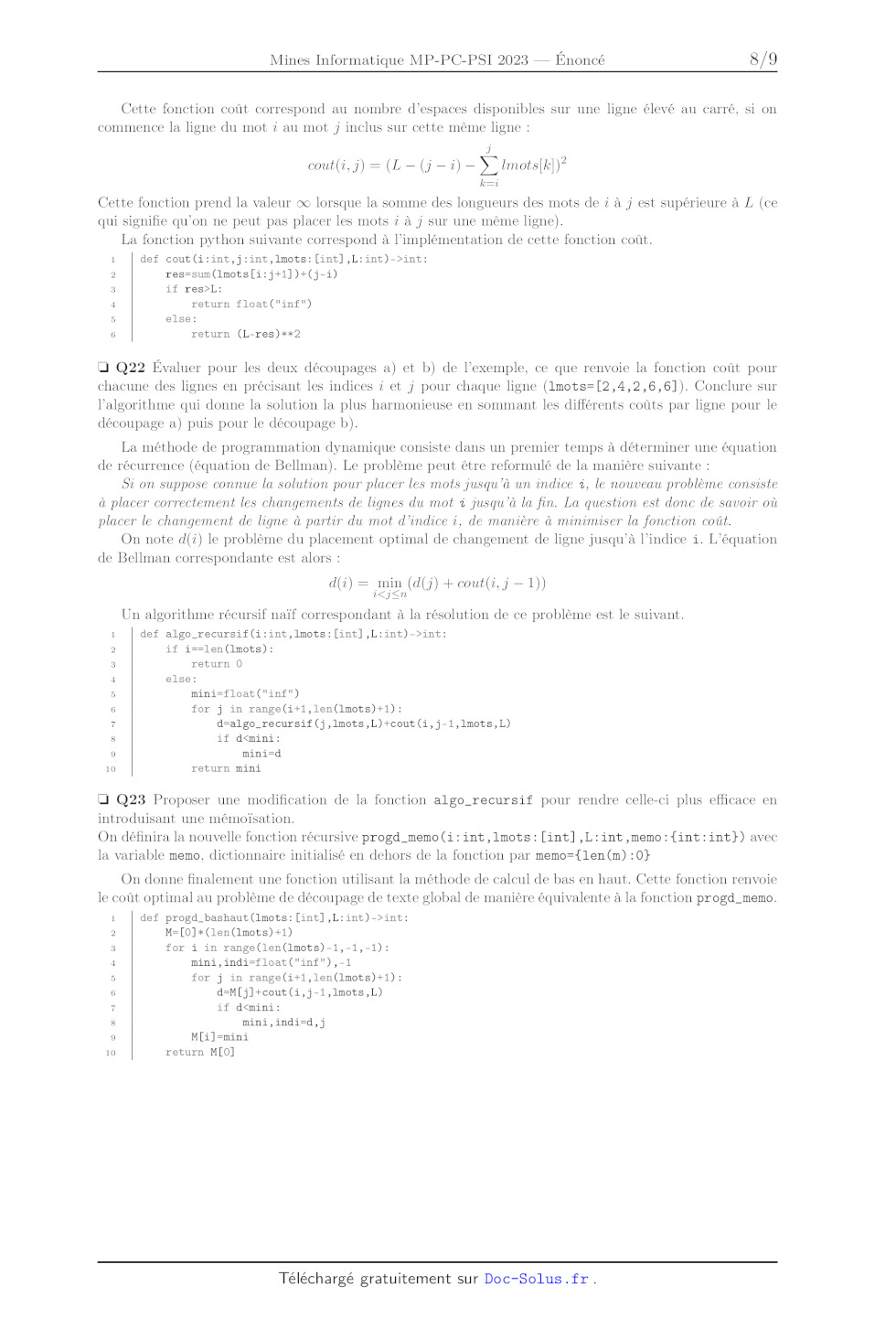

Cette fonction coût correspond au nombre d'espaces disponibles sur une ligne
élevé au carré, si on
commence la ligne du mot à au mot 7 inclus sur cette même ligne :

cout(i,j) =(L--(j--i) -- d_Imots(k])*
k=--i

Cette fonction prend la valeur oe lorsque la somme des longueurs des mots de à
à j est supérieure à L (ce
qui signifie qu'on ne peut pas placer les mots à à j sur une même ligne).
La fonction python suivante correspond à l'implémentation de cette fonction
coût.

def cout(i:int,j:int,lmots:[int],L:int)->int:
res-sum(lmots{[i:j+1])+(j-1)
if res>L:
return float("inf")
else:
return (L-res)*x*2

OO OO BB À NN

Q Q22 Évaluer pour les deux découpages a) et b) de l'exemple, ce que renvoie la
fonction coût pour
chacune des lignes en précisant les indices à et j pour chaque ligne
(1mots=[2,4,2,6,6]). Conclure sur
l'algorithme qui donne la solution la plus harmonieuse en sommant les
différents coûts par ligne pour le
découpage a) puis pour le découpage b).

La méthode de programmation dynamique consiste dans un premier temps à
déterminer une équation
de récurrence (équation de Bellman). Le problème peut être reformulé de la
manière suivante :

Si on suppose connue la solution pour placer les mots jusqu'à un indice 1, le
nouveau problème consiste
à placer correctement les changements de lignes du mot à jusqu'à la fin. La
question est donc de savoir où
placer le changement de ligne à partir du mot d'indice , de manière à minimiser
la fonction coût.

On note d(i) le problème du placement optimal de changement de ligne jusqu'à
l'indice i. L'équation
de Bellman correspondante est alors :

d(i) = min (d(j) + cout(i, j -- 1))
1int:
if i-==len(Imots):
return 0
else:
mini=float('"inf")
for j in range(i+i,len(Iimots)+1):
d-algo_recursif(j,lmots,L)+cout(i,j-1,1mots,L)
if dint:
M=[0]*x(1len(Imots)+1)
for i in range(len(Imots)-1,-1,-1):
mini,indi=float("inf"),-1
for j in range(i+i,len(Iimots)+1):
d=-Ml[jl+cout(i,j-1,1mots,L)
if dint:
M=[0]*x(1len(Imots)+1)
for i in range(len(Imots)-1,-1,-1):
mini,indi=float("inf"),-1
for j in range(i+i,len(Iimots)+1):
d=-Ml[jl+cout(i,j-1,1mots,L)
if d{[[str]] doit renvoyer une
liste de listes de mots
(chaque sous-liste correspond à une ligne) en fonction de la liste t donnée par
l'algorithme. La fonction
lignes(["Ut","enim","ad","minima" ,'"veniam"],[2,3,4,4,5],10) renvoie :

[["Ut'" ,"enim'"'],["ad","minima"],['"veniam"]l].

De même, en prenant,

t=[2, 3, 5, 5, 5, 6, 7, 9, 11, 11, 11]

L=15
mots=["Lorem" ,"ipsum","dolor","sit","amet,","consectetur","adipiscing",
elit.","Sed'" "non" ,"risus."]

la fonction lignes (mots,t,L) renvoie :

Cl'Lorem","ipsum"],
['dolor'",'"sit" "amet ,"],
[l'consectetur"]l,
['adipiscing"],
['elit.","Sed"],

['non'","risus."]l

1 Q25 Proposer une implémentation de cette fonction lignes (mots:
[str],t:[lint],L:int)

Il reste à écrire une fonction formatage (lignesdemots:[[str]],L:int) qui
renvoie une chaîne de
caractères correspondant à la justification du paragraphe à partir des listes
de mots par ligne lignesdemots
et de la longueur maximale L d'une ligne en termes de caractères et espaces.
Les retours à la ligne seront
représentés par le symbole "\n". Les espaces devront être répartis
équitablement entre les mots pour que la
justification se fasse bien entre la marge gauche et la marge droite (en
respectant la longueur L maximale
imposée). On obtient par exemple pour L=10 :

ut enim
ad minima
veniam

1 Q26 Proposer une implémentation de cette fonction
formatage(lignesdemots:[[str]],L:int)->str
qui renvoie la chaîne de caractères justifiée.

Fin de l'épreuve.
