CCINP Physique et Chimie MP 2022

SESSION 2022

QE

CONCOURS
COMMUN
INP

ÉPREUVE SPÉCIFIQUE - FILIÈRE MP

PHYSIQUE - CHIMIE

Durée : 4 heures

N.B. : le candidat attachera la plus grande importance à la clarté, à la
précision et à la concision de la rédaction.
Si un candidat est amené à repérer ce qui peut lui sembler être une erreur
d'énoncé, il le signalera sur sa copie
et devra poursuivre sa composition en expliquant les raisons des initiatives
qu'il a été amené à prendre.

RAPPEL DES CONSIGNES

-_ Utiliser uniquement un stylo noir ou bleu foncé non effaçable pour la
rédaction de votre composition ; d'autres
couleurs, excepté le vert, peuvent être utilisées, mais exclusivement pour les
schémas et la mise en
évidence des résultats.

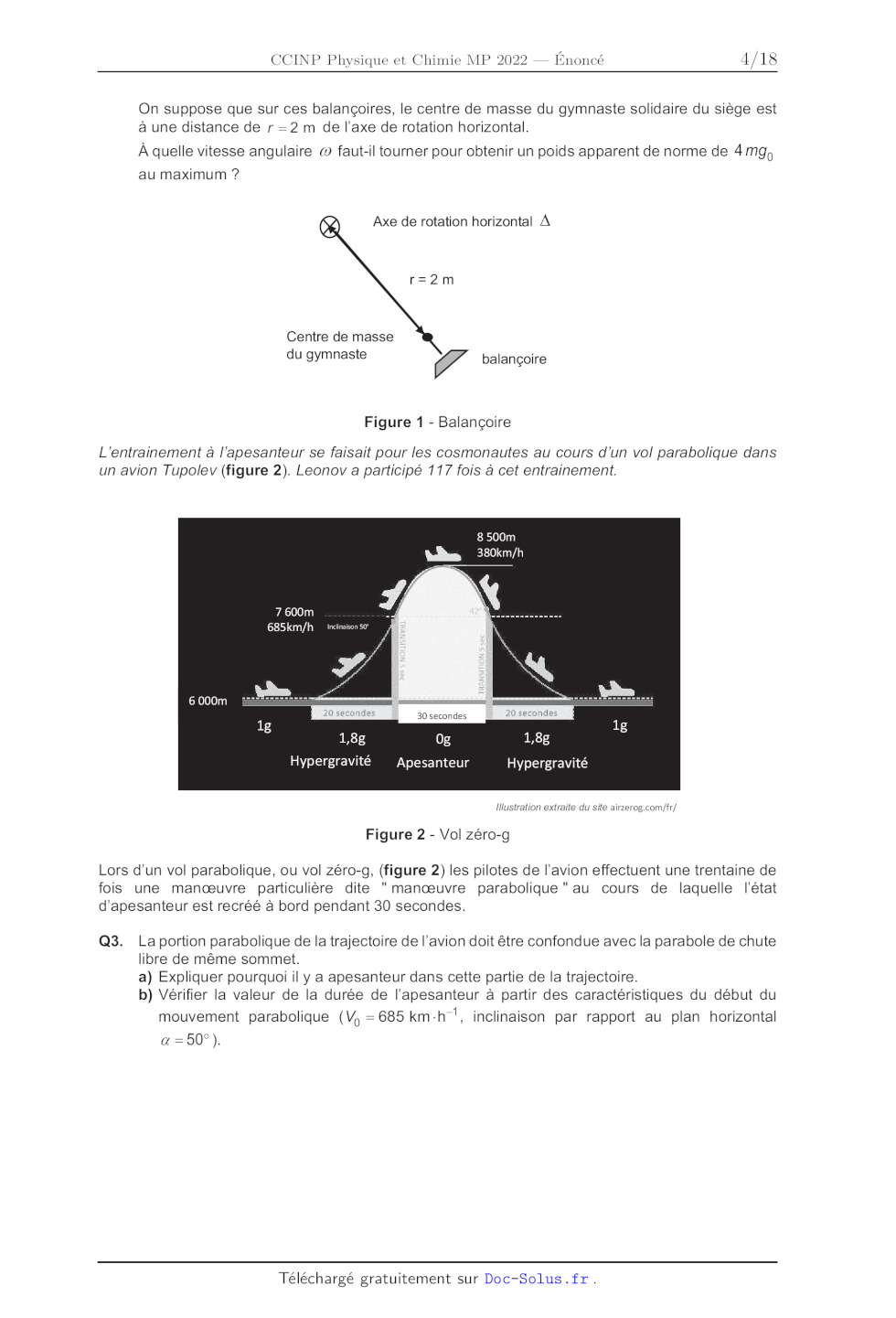

-< Ne pas utiliser de correcteur. -_ Écrire le mot FIN à la fin de votre composition. Les calculatrices sont autorisées. Le sujet est composé de neuf parties, toutes indépendantes. Les données nécessaires à une partie sont regroupées en début de celle-ci. 1/18 18 mars 1965 : le premier piéton de l'espace Le sujet traite des "aventures " du premier piéton de l'espace Alexeï Arkhipovitch Leonov (1934- 2019) qui réalisa la première sortie extravéhiculaire dans le vide spatial à partir d'un véhicule appelé Voskhod-2 (photo ci-dessous). Cette mission a lancé l'aventure des activités qui actuellement rendent possible la maintenance de la station spatiale internationale (ISS). Photographie extraite du film "the spacewalker " (2017) Le sujet est inspiré du film "the spacewalker " (2017). Leonov a supervisé le scenario, rétablissant la vérité sur les difficultés de cet exploit et les grands dangers que son pilote et lui avaient encourus. La parole était libérée au moment du tournage puisque la guerre froide était révolue. La partie I s'intéresse à la préparation des cosmonautes avant leur mission (mécanique). La partie Il s'intéresse à la mise sur orbite du vaisseau Voskhod-2 (mécanique). La partie IIT s'intéresse à la possibilité de rattraper le bouchon de caméra que Leonov a jeté dans l'espace (mécanique sous forme de problème). La partie IV s'intéresse aux énormes difficultés de son retour dans le Voskhod-2 à cause des limites du corps humain (thermodynamique, chimie). La partie V s'intéresse aux communications entre le vaisseau et le centre terrestre (électromagnétisme et optique). La partie VI s'intéresse aux difficultés de maintien de la température du corps des cosmonautes après l'atterrissage dans l'Oural (thermodynamique). La partie VII s'intéresse au pergélisol (thermodynamique). La partie VIII s'intéresse au thermokarst dû aux bulles de méthane (chimie). La partie IX s'intéresse aux richesses minières de la Sibérie et à leur exploitation (chimie). Les sous- parties sont indépendantes. Par commodité de représentation, les figures ne sont jamais faites à l'échelle. Le récit du film, le "piéton " (l'aventure réelle des deux cosmonautes, Alexeï Leonov et son pilote Pavel Belaïetch, illustrations ci-après) est indiqué par une écriture en caractères italiques. 2118 Re! se) ' - 204 sa S im mi" 472 ; " DO "æ = . VS mm = = = = * Photographie "Le Courrier "(Juin 1965) Partie | - Préparation des cosmonautes Donnée de la partie I Accélération de la pesanteur à la surface de la Terre : g, =9,81m:s * Leonov, tête brulée mais bon pilote, se fait remarquer en " sauvant "un avion dans des conditions exceptionnelles. Il accepte les sollicitations de sa hiérarchie pour devenir le cosmonaute appelé à une sortie dans l'espace. Après les exploits, entre autres, des 108 minutes légendaires autour de la Terre de Youri Gagarine en avril 19617 et de Valentina Terechkova en 1963 (le premier homme et la première femme réalisant un vol spatial), les Soviétiques ne sont pas vraiment prêts. IIS veulent réaliser une sortie dans l'espace avant les Américains qui mettent de gros moyens pour détrôner les Russes. Au début du film, on voit quelques images de leur entrainement. Les pilotes doivent se préparer physiquement aussi bien aux effets de forte accélération qu'à celui de l'apesanteur. Dans la fusée, après le départ, ils subissent une accélération de 49, et dans la phase de retour dans l'atmosphère, une décélération de -10g, . Remarque : cela signifie que leur poids apparent vaut respectivement 4 mgou et --10 mgoü si m est leur masse et u le vecteur unitaire de la direction du poids apparent orienté dans le même sens que la projection du poids. Q1. Définir la force poids d'une masse m sur Terre en considérant le référentiel terrestre R galiléen. Définir la force d'inertie, puis le poids apparent dans un référentiel R' en mouvement accéléré par rapport au référentiel terrestre (accélération notée Y, ). Q2. L'entrainement utilise des " centrifugeuses " en rotation uniforme autour d'un axe fixe à la vitesse angulaire ©. Définir ce qu'on appelle la force d'inertie centrifuge. Des cosmonautes font des mouvements de révolution sur des balançoires (figure 1) qui tournent à la vitesse angulaire © autour d'un axe horizontal A. À quels poids apparents extrêmes sont-ils soumis ? 3/18 On suppose que sur ces balançoires, le centre de masse du gymnaste solidaire du siège est à une distance de r 2 m de l'axe de rotation horizontal. À quelle vitesse angulaire @© faut-il tourner pour obtenir un poids apparent de norme de 4 mo au maximum ? Axe de rotation horizontal À r=2m Centre de masse du gymnaste 7 balançoire Figure 1 - Balançoire L'entrainement à l'apesanteur se faisait pour les cosmonautes au cours d'un vol parabolique dans un avion Tupolev (figure 2). Leonov a participé 117 fois à cet entrainement. 8 500m 380km/h 685km/h Inclinaison 50° 20 secondes 30 secondes prete Og prete Hypergravité  Apesanteur Eee eV e Illustration extraite du site airzerog.com/fr/ Figure 2 - Vol zéro-g Lors d'un vol parabolique, ou vol zéro-g, (figure 2) les pilotes de l'avion effectuent une trentaine de fois une manoeuvre particulière dite "manoeuvre parabolique " au cours de laquelle l'état d'apesanteur est recréé à bord pendant 30 secondes. Q3. La portion parabolique de la trajectoire de l'avion doit être confondue avec la parabole de chute libre de même sommet. a) Expliquer pourquoi il y a apesanteur dans cette partie de la trajectoire. b) Vérifier la valeur de la durée de l'apesanteur à partir des caractéristiques du début du mouvement parabolique (V., =685 km-h"", inclinaison par rapport au plan horizontal a = 50°). 4/18 Partie Il - Mise en orbite de Voskhod-2 Données de la partie II Notations Constante de gravitation universelle : G Masse de la Terre : M- Valeurs numériques Rayon de la Terre : K; = 6370 km Vitesse angulaire de rotation de la Terre sur elle-même : w, =7,29-10 °rad.s GM Accélération de pesanteur à la surface de la Terre : g, = 2 =9,81m.s° T On voit les deux cosmonautes, vêtus de leur combinaison, monter à bord du vaisseau spatial placé dans la fusée. Le lancement de la fusée qui transporte la cabine Voskhod-2 se fait depuis le cosmodrome de Baïkonour au Kazakhstan situé à la latitude 45°57'53" Nord dans une zone désertique propice aux communications radio. Q4. Le vaisseau libéré par la fusée décrit dans le référentiel géocentrique une orbite elliptique dont la distance minimale au foyer est à l'altitude de 167 km et dont la distance maximale au foyer est à l'altitude de 475 km. Que vaut son demi-grand axe a ? Par la suite, on assimile l'orbite à un cercle de rayon a : évaluer la vitesse du satellite en km:-h"T{ et la période 7 du satellite en heure. Q5. a) Quelle énergie faut-il dans le référentiel géocentrique pour placer le satellite sur l'orbite circulaire de rayon a ? On l'exprimera avec le rayon de l'orbite a, le rayon de la Terre K7., la masse du satellite m, l'accélération de la pesanteur à la surface de la Terre g,, la vitesse angulaire de rotation de la Terre © et la latitude À de la base de lancement. Faire l'application numérique pour une masse m = 1000 kg. b) En réalité l'énergie à fournir à la fusée est beaucoup plus grande. Expliquer pour quelle(s) raison(s). Dans le centre technique de Baïkonour, on entend les scientifiques dirent que les deux pilotes vont quitter la zone de visibilité. Q6. Le satellite V (Voskhod), supposé ponctuel, a une orbite circulaire de rayon a autour de la Terre de centre C (figure 3). On appelle B le point qui se confond avec Baïkonour sur la surface de la Terre et Q la projection verticale de B sur l'orbite de V. La durée de visibilité @ du vaisseau V par le centre technique B correspond à l'intervalle de temps entre son apparition en À à l'horizon de B et sa disparition en D à l'horizon de B. Exprimer le rapport entre cette durée de visibilité 4 et la période de révolution 7, en fonction " Ô de aetde R7,en" oubliant" la rotation de la Terre. Calculer la valeur numérique de T- 9/18 Q D B A Terre C Orbite circulaire de V de rayon a. V Figure 3 - Orbite du satellite Hypothèse de travail en Q7 : le champ de pesanteur est uniforme dans la zone où Vo se déplace et a la Valeur g,. L'instant t = 0 est l'instant de départ de la fusée. EUR LACS Le : DOS PT PT Eee pre pr SK Jat NY MN RS Arr Ep rnes Me BALE CN ER SEN SRRTE CL EE L LLC CR en PT | à TT 4 Photographies extraites de forum-conquètespatiale.fr Q7. Le vaisseau est lancé par une fusée (photo ci-dessus) qui peut, à l'aide de tuyères, éjecter des gaz avec une vitesse de u =3 km ss" (par rapport à la tuyère). La trajectoire de la fusée est supposée rectiligne verticale. Quand on écrit le principe fondamental de la dynamique au système ouvert fusée, dans le référentiel géocentrique, on obtient l'équation différentielle suivante : dv dm m{t)--=-ml{t --U--. 1 Tout se passe comme si s'exerçait à l'instant ft sur le système de masse m(t) en plus du poids une force de poussée égale au produit de la vitesse relative d'éjection par le débit massique des gaz éjectés. Les forces de frottement sont négligées. 6/18 a) Montrer que la fusée chargée (Vaisseau, 2 passagers, combustible de masse initiale M,.,p: carcasse, matériel...) de masse initiale M =M+m,.,,ne peut décoller que si le débit massique est suffisant. b) La masse m(t) de la fusée chargée s'écrit tant qu'il y a du combustible m(t) = M+ Meomb (1 E at) = Mo -- Moomb (at). Écrire les équations différentielles relatives à la vitesse pendant les deux phases du mouvement. Que vaut la vitesse V, à l'instant { =1/a de la fin de la combustion ? On prendra M = 30 tonnes et M,,,, = 90 tonnes et a =5.10 °s |. En intégrant l'expression (1) de v(t), on peut montrer que l'altitude atteinte à l'instant f, vaut h sf M n(re))-.8 Faire l'application numérique. 5 * a m comb M oe c) À quel instant {, la vitesse devient-elle nulle ? Écrire le théorème de l'énergie cinétique entre les instants f, et {,. En déduire l'altitude H maximale que la fusée peut atteindre. Discuter l'hypothèse d'uniformité du champ de pesanteur. d) Commenter les valeurs numériques obtenues pour h et H en les comparant aux données de Q4. Donner l'ordre de grandeur de la durée entre le départ de la fusée et la mise sur orbite du vaisseau habité. Sur la figure 4, on a les relevés des positions successives datées du vaisseau au moment de la sortie de Leonov (de 8 h 30 à 8 h 50 pour sa sortie et son séjour dans le sas de communication entre la cabine et le vide). Sur la figure 5, on a les relevés des positions datées du vaisseau au cours de sa dernière orbite. Q8. Dans ses mémoires, Leonov dit : 1 - qu'il a commencé sa sortie à la fin de la première orbite, 2 - que c'est après une quinzaine de tours qu'ils ont commencé les manoeuvres de retour. Pouvez-vous en utilisant vos résultats obtenus en Q4 et Q7d et la figure 4 confirmer la première proposition ? Pouvez-vous, en utilisant les figures 4 et 5, confirmer la seconde proposition ? Voskhod ? launmehed fon Gaikonau," at O# 00 LIT À Voskhod 2 EVA | 16 March 1965 a: 0630-0650 UT L free ST LA Cet ES R Figure extraite de Space history notes de Seven Grahn, www.ssven.grahn.pp.se Figure 4 - Relevés des positions au cours de la sortie 7118 Landing at O0 LIT 'almaz" voice CEE de heard in Sweden "Signal" beacon on 19.996 MHz 0643-0653 UT mme 10840 . ss ee Rose, 26 Crew heard to b FA _ ordered lo use nl manual descent % ; 05:30 à JUS: 2EUR J eu D Last orbit of Voskhod 2 el 19 March 1965 ä Figure extraite de Space history notes de Seven Grahn, www.ssven.grahn.pp.se Figure 5 - Relevés des positions de la dernière orbite Partie III - Début de la sortie Pour permettre la sortie dans l'espace, le vaisseau est équipé d'un sas gonflable amovible fixé sur le module pressurisé. Ce sas est nécessaire car la cabine de vie des pilotes est très réduite et ne peut pas être soumise au vide (contrairement aux projets américains simultanés). Dès la fin de la première orbite, Belaïev place la bouteille d'air sur le dos de son coéquipier, puis commande le déploiement du sas. Léonov y pénètre et sort quelques instants après la fermeture de l'écoutille intérieure. Leonov, aveuglé malgré sa visière, regarde la Terre ébloui et subjugué. Il doit immortaliser ces instants où, pour la première fois, un homme se déplace dans l'espace au-dessus de l'atmosphère. Il saisit la caméra attachée au vaisseau, lui enlève le capuchon et le jette. On suppose le référentiel géocentrique galiléen et on travaillera dans celui-ci. Q9. Problème. L'astronaute a communiqué au capuchon un très léger surplus de vitesse v, orthogonale à la trajectoire du vaisseau supposée circulaire et dans le plan de celle-ci. Sur la figure 6 sont représentées les trajectoires du vaisseau et du capuchon dans le référentiel géocentrique. En utilisant la loi des aires, justifier que le cosmonaute pourra récupérer le capuchon. 8/18 Trajectoire elliptique du capuchon Trajectoire circulaire du vaisseau Figure 6 - Orbites du vaisseau et du capuchon Partie IV - Difficultés du retour dans le vaisseau Ensuite, Leonov détache les pieds du vaisseau puis les mains et" vole "dans l'espace. Il est retenu au vaisseau par un long cordon de 7 m. Après 10 minutes d'évolution dans l'espace, Leonov essaie de pénétrer dans le sas comme le veut la procédure d'entraînement, à savoir les pieds en premier. Mais les choses se gâtent quand il s'aperçoit que la dilatation de son scaphandre l'empêche d'effectuer la manoeuvre. Il essaie alors de rentrer la tête la première, quitte à devoir se retourner une fois à l'intérieur. Mais là encore, il ne dispose pas d'assez de souplesse. Il prend alors une décision aussi intelligente que dangereuse : il ouvre une valve sur la combinaison pour diminuer la pression jusqu'à 270 hPa. De cette façon il augmente son agilité, mais s'expose aussi à la " maladie de la décompression ". = N Q10. a) Le diazote présent en solution dans le sang obéit à l'équilibre de solubilité N 2 gaz 2,dissous caractérisé par la constante d'équilibre K°{(T). À 37 °C, cette constante vaut 1 640. Expliquer pourquoi il y a un risque de formation, dans le corps du cosmonaute, de bulles de diazote à la pression de 270 hPa. b) La difficulté de retour vient de la dilatation de la combinaison pressurisée. Sachant que la pression maximale de vapeur à 37 °C de l'eau vaut PF. = 60 hPa, expliquer pourquoi la pressurisation est obligatoire, même si on oublie le problème de l'azote du sang. 9/18 Partie V - Communications entre le vaisseau et le centre terrestre Données de la partie V Charge de l'électron : e =1,60-107!° C Masse de l'électron : m, =9,11:10 kg Vitesse de la lumière dans le vide : c =3,00.109m.s Permittivité du vide : &, = 8,85-10 Fm Susceptibilité du vide : 9 =47-10 /H:m Formule de linéarisation : 1---cos(2x)= 2sin? (x) sinnu La fonction re vaut n quand u vaut u=kr avec ket nentiers u La communication entre Baïkonour, les pilotes, les caméras embarquées et les appareils télécommandés se font par le support d'ondes électromagnétiques qui doivent traverser lionosphère. À partir de 80 km d'altitude, l'atmosphère peut être modélisée par un plasma homogène et peu dense, caractérisé par une population de particules chargées globalement neutre. L'ionisation crée, comme seules charges négatives, des électrons de densité volumique n et des ions positifs de masse beaucoup plus grande. Q11.On suppose que la base de contrôle envoie des ondes électromagnétiques planes dans tout le demi-espace au-dessus de la Terre. On s'intéresse à une composante du spectre émis caractérisé par le champ électrique réel Æ  ne 27C
On pose «wf -- =| -- |.
Mo À

c) En explicitant les équations de Maxwell dans le vide, établir la structure
géométrique de
l'onde et la relation de dispersion liant k et ©.

d) En déduire que le plasma se comporte comme un filtre passe-haut dont on
établira la
pulsation de coupure.

e) Traduire la condition de propagation en termes de longueur d'onde. Dans le
cas de la
propagation, le plasma est-il un milieu dispersif ? Déterminer la vitesse de
groupe en

fonction de c, À. et de 4.

10/18
f) La communication entre le centre de tir et les cosmonautes se fait par une
modulation, par
les ondes acoustiques, de la fréquence du signal électromagnétique (la
porteuse). Est-ce
les sons graves ou les sons aigus qui arrivent les premiers au niveau de la
réception quand
ils ont été émis simultanément ?

g) Application numérique : sachant que la densité d'électrons varie entre n,, =
1072 m * le jour

et Ny = 2:10 °m* la nuit, calculer les fréquences de coupure correspondantes.
Vérifier

que la fréquence indiquée sur la figure 5 permet bien de communiquer. Indiquer
les
longueurs d'onde qui vont se réfléchir le jour et celles qui vont se réfléchir
la nuit faute de
pouvoir se propager. Cette fréquence vous parait-elle un bon choix ?

h) Lors du freinage du vaisseau par l'atmosphère, la communication n'est plus
possible avec
la base. Expliquer pourquoi, sachant que sous l'effet de l'énorme échauffement,
l'atmosphère se transforme en plasma plus dense avec une densité électronique de

n, 21108 m.

Q12. Pour émettre les ondes porteuses électromagnétiques, on utilise des
réseaux d'antennes.

Figure 7 - Réseau d'antennes

Ces antennes sont réparties périodiquement dans l'espace (figure 7) émettant
des ondes
cohérentes de longueur d'onde 2. Les ondes sont en phase à l'émission.

a) Rappeler en la justifiant ce qu'on appelle, dans le cas considéré, " la
formule des réseaux
qui permet d'obtenir dans certaines directions des interférences constructives
à partir
d'ondes reçues cohérentes. Quel est l'avantage d'un nombre très grand
d'antennes ?

b) Comparer l'intensité du signal émis par une antenne unique ou par 4 antennes
pour une

onde émise : s=Ss, exp(iot) pour la première antenne. On comparera l'intensité
des

signaux émis au voisinage de 0 = x/2 en supposant d - _ Existe-t-il d'autres
directions

pour lesquelles il y a un maximum d'intensité ? Commenter.

Au début de l'orbite qui suit la sortie extravéhiculaire, les cosmonautes
envoient la commande de
séparation du sas. Immédiatement après celle-ci, Voskhod-2 se met à tourner sur
lui-même. Les
cosmonautes signalent le problème par radio, mais les ingénieurs demeurent
silencieux. Une telle
vitesse de rotation est insupportable car les deux hommes voient la Terre et
l'Espace défiler très
rapidement à travers les hublots. Une fois dans l'ombre de la Terre, tout est
beaucoup plus
confortable. Soudainement, alors qu'il effectuait une simple vérification des
instruments de bord,
Leonov s'aperçoit que la pression du module de descente est en train
d'augmenter dangereusement.
Alors qu'ils sont exténués, les cosmonautes s'endorment. Quand ils se
réveillent, plusieurs heures
aprés, ils réalisent que la pression a diminué durant leur sommeil. Le
vaisseau, lui, continue à tourner
sur lui-même.

11/18
Partie VI - Difficile survie sur Terre à cause du froid

Donnée de la partie VI

Loi de Fourier : Jo = --À grad (T) traduit la puissance surfacique thermique
consécutive à une

inhomogénéité de température dans un matériau de conductivité À.

Puis, quelques orbites plus tard, vient le moment de rentrer sur Terre mais le
système de guidage
automatique, qui est censé orienter le vaisseau convenablement pour la rentrée,
ne fonctionne pas
correctement. L'orientation doit se faire manuellement et Voskhod-2 atterrit 2
000 km plus loin que
prévu et se pose sur une couche de neige d'environ 2 m d'épaisseur. Le choc
endommage le
vaisseau qui ne ferme plus. Le froid glacial pénètre à l'intérieur et les deux
hommes essaient de se
réchauffer comme ils le peuvent.

Q13. Un homme nu perd de l'énergie par des phénomènes de convection et de
rayonnement avec

une puissance surfacique p, =a{T, -T où f, est la température de surface de la
peau
p h ext h

de l'homme, F,,, est la température du milieu extérieur supposée constante, ce
qui permet de
considérer & constante aussi égale à & =9,0 W-m°?-K-". Il y a conduction à
travers la

peau d'épaisseur e = 1mmet de conductivité thermique À =0,63 W-m-!.K-1. La
température
du corps humain en dessous du derme est uniforme et égale à Le -- 310K -37°C.
Onse
place en régime permanent. On fait l'hypothèse simplificatrice de planéité
locale parce que
l'épaisseur e est très inférieure aux rayons de courbure de la peau.

a) Définir la notion de résistance thermique KR, de conduction associée au
derme de

l'homme nu dont la surface vaut S =1,5 m°. Donner son expression en fonction de
e, À et
de S. Calculer sa valeur.
b) Définir la résistance de convection-rayonnement À, de l'homme nu et préciser
si elle est

en parallèle ou en série avec K x.

L'organisme de l'homme émet de l'eau par les voies respiratoires, ce qui
correspond à une
puissance P, =8 W. Le métabolisme lui apporte une puissance P,,.

c) Calculer la puissance F,, qui permettrait à un homme nu de vivre dans un
environnement

à [,,4, =263K. Commenter, sachant qu'en général le métabolisme d'un homme
normalement nourri peut lui fournir 150 W.

d) En fait, les cosmonautes sont habillés de leur scaphandre qui les recouvrent
à 90 %. On
considère qu'au niveau de leur combinaison d'épaisseur e'=5cm, il n'y a plus ni
convection ni rayonnement mais seulement conduction avec une conductivité égale
à
2'=0,05 W : m !: K-! et qu'on peut négliger le phénomène de diffusion thermique
dans le
derme. Calculer la résistance équivalente et la puissance PF, qui permettrait
aux

cosmonautes de survivre à la température de ---10 °C. Commenter.

Mais la température va descendre jusqu'à - 30 °C la nuit et, fort heureusement,
un hélicoptère leur
a largué des vêtements adaptés au grand froid et des sauveteurs arrivés en ski
ont pu leur construire
une cabane pour S'abriter jusqu'à leur départ le lendemain vers une zone où un
hélicoptère pouvait
se poser.

De retour à Moscou, ce fut la gloire pour nos deux cosmonautes mais ce fut la
dernière mission
triomphale pour les Soviétiques. Plus tard, Leonov fut le commandant de
l'équipe russe de la
première collaboration avec les Etats-Unis en 1975 et il a beaucoup oeuvré pour
ce rapprochement.
La Russie reste une puissance spatiale importante qui travaille en
collaboration avec d'autres
nations.

12/18
Nous allons maintenant nous intéresser à l'environnement dans lequel les deux
pilotes se sont
retrouvés.

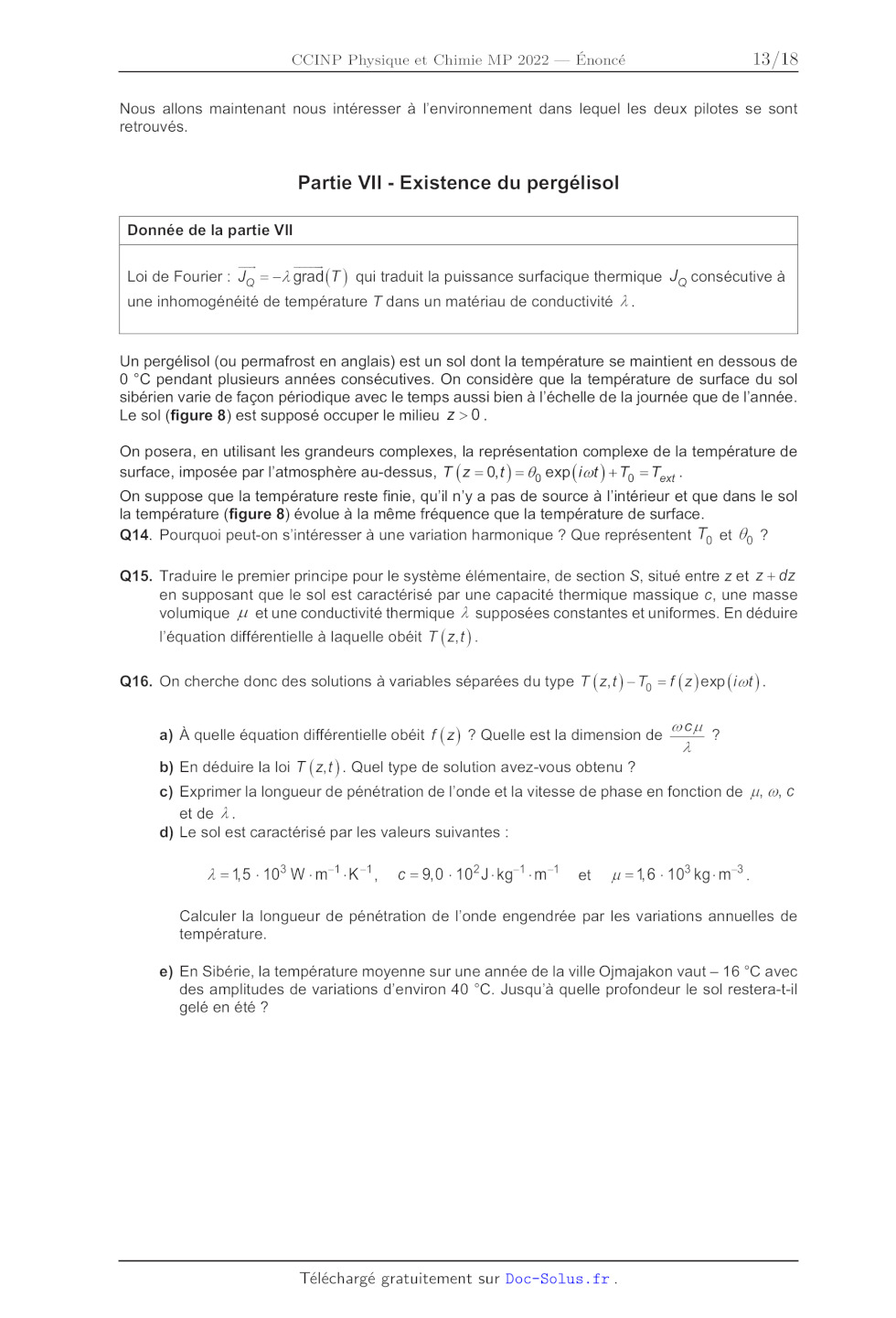

Partie VII - Existence du pergélisol

Donnée de la partie VII

Loi de Fourier : Jo = --À grad(T) qui traduit la puissance surfacique thermique
J, consécutive à
une inhomogénéité de température 7 dans un matériau de conductivité À.

Un pergélisol (ou permafñfrost en anglais) est un sol dont la température se
maintient en dessous de
0 °C pendant plusieurs années consécutives. On considère que la température de
surface du sol
sibérien varie de façon périodique avec le temps aussi bien à l'échelle de la
journée que de l'année.
Le sol (figure 8) est supposé occuper le milieu z > 0.

On posera, en utilisant les grandeurs complexes, la représentation complexe de
la température de
surface, imposée par l'atmosphère au-dessus, T(zZ=0,t)= 6, exp(iot)+7T, = Tu.

On suppose que la température reste finie, qu'il n'y a pas de source à
l'intérieur et que dans le sol
la température (figure 8) évolue à la même fréquence que la température de
surface.

Q14. Pourquoi peut-on s'intéresser à une variation harmonique ? Que
représentent 7, et & ?

Q15. Traduire le premier principe pour le système élémentaire, de section S,
situé entre z et z + az
en supposant que le sol est caractérisé par une capacité thermique massique c,
une masse
volumique z et une conductivité thermique À supposées constantes et uniformes.
En déduire

l'équation différentielle à laquelle obéit T (z,t).

Q16. On cherche donc des solutions à variables séparées du type T(z,t)-7,
=f(z)exp(iot).

a) À quelle équation différentielle obéit f(z) ? Quelle est la dimension de Te ?

b) En déduire la loi T (Zt). Quel type de solution avez-vous obtenu ?

c) Exprimer la longueur de pénétration de l'onde et la vitesse de phase en
fonction de w, ©, C

et de 4.
d) Le sol est caractérisé par les valeurs suivantes :

2=15-10 W:m TK, c=90:10/J.kg !:m" et =16.10°kg-m*.

Calculer la longueur de pénétration de l'onde engendrée par les variations
annuelles de
température.

e) En Sibérie, la température moyenne sur une année de la ville Ojmajakon vaut
-- 16 °C avec
des amplitudes de variations d'environ 40 °C. Jusqu'à quelle profondeur le sol
restera-t-il
gelé en été ?

13/18

T (0, t)

ZHdZ LL

v

Figure 8 - Température complexe du sol

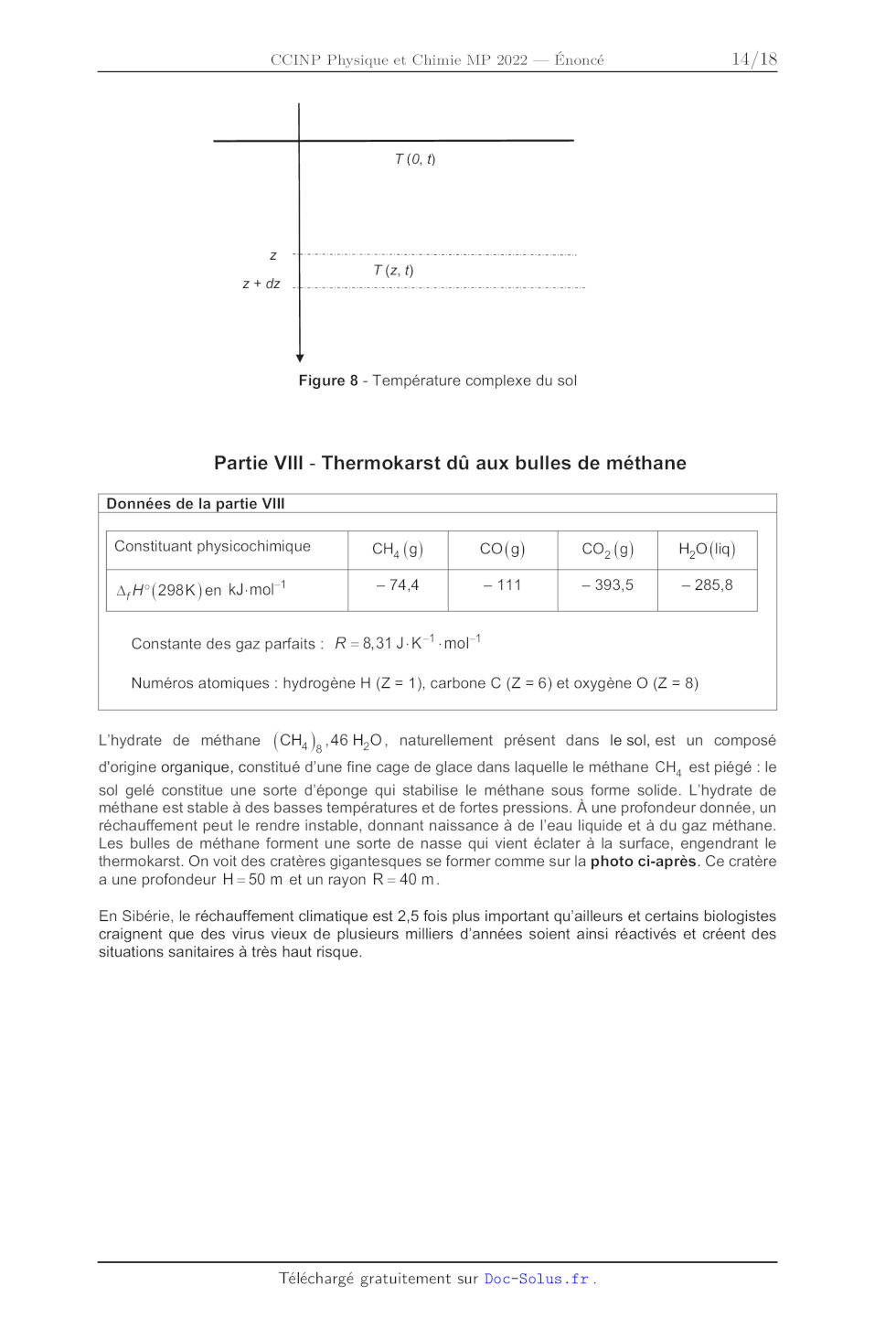

Partie VIII - Thermokarst dû aux bulles de méthane

Données de la partie VIII

Constituant physicochimique CH, (g) CO(g) CO, (g) H,O (ia)

A/H°(298 K) en kJ-mol -- 74 4 -- 111 -- 393,5 -- 285,8

Constante des gaz parfaits : R=8,31J-K-1.mol"

Numéros atomiques : hydrogène H (Z = 1), carbone C (Z = 6) et oxygène O (Z =8)

L'hydrate de méthane (CH, ), ,46 H,0, naturellement présent dans le sol, est un
composé

d'origine organique, constitué d'une fine cage de glace dans laquelle le
méthane CH, est piégé : le

sol gelé constitue une sorte d'éponge qui stabilise le méthane sous forme
solide. L'hydrate de
méthane est stable à des basses températures et de fortes pressions. À une
profondeur donnée, un
réchauffement peut le rendre instable, donnant naissance à de l'eau liquide et
à du gaz méthane.
Les bulles de méthane forment une sorte de nasse qui vient éclater à la
surface, engendrant le
thermokarst. On voit des cratères gigantesques se former comme sur la photo
ci-après. Ce cratère
a une profondeur H = 50 m et un rayon R = 40 m.

En Sibérie, le réchauffement climatique est 2,5 fois plus important qu'ailleurs
et certains biologistes

craignent que des virus vieux de plusieurs milliers d'années soient ainsi
réactivés et créent des
situations sanitaires à très haut risque.

14/18

Photographie extraite d'articles Wikipédia

La taïga peut avoir l'aspect d'un véritable brasier pendant les mois d'été. Le
départ des feux peut
être d'origine humaine mais ils sont entretenus par la grande quantité de
méthane qui vient en
surface. Le méthane est auto-inflammable comme le montre l'existence des
feu-follets au-dessus
des marécages.

Q17. Intéressons-nous aux propriétés chimiques du méthane.

a) Indiquer les configurations électroniques des atomes H, C et ©. Proposer des
formules de
Lewis pour les molécules d'eau, de dioxyde de carbone, de monoxyde de carbone
et de
méthane.

b) Écrire les réactions de combustion complète (réaction 1) ou incomplète
(réaction 2) du
méthane CH, . Une combustion complète donne naissance à la forme oxydée du
carbone

CO, tandis qu'une combustion incomplète donne naissance à la forme oxydée CO.

c) Calculer les enthalpies standards de ces deux réactions, supposées
indépendantes de la
température.

d) En assimilant les bulles de méthane à des sphères, de rayon de 40 m à 273 K
et 1 bar,
calculer l'énergie maximale libérée par l'oxydation de la bulle. Évaluer le
volume d'air
nécessaire. On considère les gaz parfaits et l'air comme un mélange parfait
contenant 20 %
de dioxygène et du diazote.

e) En supposant l'oxydation complète totale (1), quelle température
obtiendrait-on à partir
d'une température estivale de 27 °C ? On supposera la combustion suffisamment
rapide
pour supposer que le système siège de la transformation chimique évolue de
manière
isobare adiabatique. On admet que les gaz parfaits sont caractérisés par une
capacité

thermique molaire isobare qui vaut C, = 21 J-mol!.K"1.
La capacité thermique isobare molaire de l'eau liquide vaut C, =75J:-mol" et son

enthalpie molaire de vaporisation vaut A,,H° =L,,, =40,8 J-mol'.K"T. Commenter,

sachant que la température d'auto-inflammation des herbes sèches et brindilles
est de
l'ordre de 300 °C.

15/18
Partie IX - Ressources minières de la Sibérie

Grace au territoire Sibérien, la Russie est un gros producteur mondial d'un
grand nombre de métaux
et autre produits miniers. Elle est le premier producteur mondial de diamant et
le deuxième mondial
de nickel. Elle y produit aussi cuivre, cobalt, plomb, argent, or, titane,
zinc, molybdène, uranium,
lithium, pétrole et charbon. Cette exploitation massive a commencé vers 1920
avec la création de
Norilsk, ville usine longtemps secrète. L'exploitation intensive de ces
richesses minières se faisait
essentiellement sous forme de travail forcé en goulags. L'industrialisation
forcenée de ces
ressources fait de cette région une des plus polluées du monde. Étudions
quelques-uns de ces
produits du point de vue chimique.

Données de la partie IX

Constante du gaz parfait : R = 8,31 J-mol '.K"

Masses molaires en g-mol : M(H)=1, M(C)=12 et M(O)=16.

IX.A - Le diamant

Photographie extraite d'articles Wikipédia

En Sibérie existent de gigantesques mines de diamant à ciel ouvert comme celle
de la photo ci-
dessus. On peut se poser la question de l'existence de diamant dans certaines
parties du monde.
En Sibérie, les réserves les plus importantes sont situées dans des zones qui
ont été les lieux
d'impact de météorites.

Q18. On donne les valeurs à 298 K des potentiels chimiques standards u° ainsi
que les masses

volumiques des variétés allotropiques du carbone que sont le graphite et le
diamant dans le
tableau. La masse volumique po est supposée invariable.

Variété allotropique du carbone Graphite Diamant
Masse volumique 2,2 .10° kg-m * 3,5-10° kg-m *
Potentiel chimique standard 1° à 298 K 0 2,88-10° J-mol

16/18

a) Rappeler la définition du potentiel H chimique d'un constituant. Quelle est
la variété
thermodynamiquement stable du carbone dans les conditions habituelles (298 K, 1
bar) ?
, Ô
b) Etablir que pour un corps pur en phase condensée, on a 5 =V,,, formule dans
T
laquelle V,,, est le volume molaire et P la pression.

c) En déduire sous quelle pression les deux variétés allotropiques pourraient
être en équilibre
à 298 K.
d) Commenter.

IX.B - Le nickel

Données de la sous-partie IX-B

On supposera toujours les enthalpies standard et les entropies standard de
réaction
indépendantes de la température dans des domaines entre deux changements d'état
successifs.

Le tétracarbonyle de nickel Ni(CO), est caractérisé par une température
d'ébullition Tap = 316K

sous 1 bar et une enthalpie standard de vaporisation égale à A apH° = 30
KJ-mol! .

Espèces chimiques Ni(s) CO(g) Ni(CO), (1)
A;H3og (KJ-molt) _111 -- 632
Sao (J-K '-mol !} 30 198 320

Le nickel est le cinquième élement le plus important de la Terre. C'est un
métal dur, malléable et
ductile ce qui est à l'origine de sa principale utilisation dans les aciers
inoxydables et dans les
alliages de nickel comme par exemple dans les pièces de monnaie. De nos
couverts aux toitures
des immeubles, les alliages contenant du nickel sont omniprésents dans notre
quotidien. La pointe
du Chrysler Building à New York est faite en grande partie de nickel, ce qui
lui a permis de rester
brillante jusqu'à aujourd'hui.

En association avec le cuivre ou le chrome, il est indispensable dans
l'aéronautique ou
l'électronique. Et avec du cadmium ou du zinc, il est utilisé dans les
accumulateurs qui équipent de
plus en plus les voitures hybrides et électriques. Ces utilisations concernent
des applications de
hautes technologies.

Le « nickel » étasunien 1 rouble transnitrien hommage à Léonov

17/18
Q19.

Q20.

Q21.

Son abondance isotopique est issue de ses cinq isotopes stables :
68,08 % de 25Ni ; 26,22 % de Ni ; 114 %de Ni ; 3,63 % de SNi complétés par ÉNi.
Évaluer sa masse atomique.

Le nickel cristallise dans la structure cubique à faces centrées.
a) Evaluer son paramètre de maille a ainsi que son rayon atomique R(Ni),
sachant que sa

masse volumique vaut p = 8,9-10° kg - m *.

b) Indiquer les sites d'insertion tétraédriques et octaédriques de la structure
cristalline.
Calculer le rayon maximal que peut avoir un atome qui se placerait sur un site
octaédrique.
On peut montrer de même que la taille maximale du rayon d'occupation d'un site

tétraédrique dans le nickel vaut 27,8 pm. La taille des atomes de fer vaut
R(Fe)=124 pm.

Les alliages du nickel appelés ferronickel sont-ils des alliages de
substitution ou
d'insertion ?

Le procédé Mond est un procédé de purification à 99,9 % du métal qui utilise la
facilité unique
du nickel à former du tétracarbonyle Ni(CO),. Le nickel, obtenu par réduction
du minerai, est

un produit solide impur contenant du cobalt, du fer et du cuivre.

Le résidu métallique est traité au monoxyde de carbone CO à une température
d'environ
50 à 60 °C car seul le nickel réagit au CO dans ces conditions pour former un
carbonyle
gazeux :

Ni +4CO,, = Ni(CO),,.. +impuretés .

(s.impur) 4(g)
Le mélange gazeux de monoxyde de carbone et de tétracarbonyle de nickel est
alors chauffé
à une température d'environ 220 à 250 °C pour décomposer le Ni(CO),; qui donne
du nickel

métallique : Ni(CO) -- Nits) + 4CO le nickel étant, cette fois, pur.

4(g) (g)'
a) Établir l'expression de l'enthalpie libre A,G°(T)=a+/f£T associée à la
réaction :
au-dessus de 316 K, où & et Z sont des constantes numériques à déterminer.

Pour quelle température J;, obtient-on A.G° --0 ? Calculer la constate
d'équilibre de cette
réaction à 50 °C et à 160 °C.

b) Commenter les signes de & et B. Quel est l'effet d'une augmentation isobare
de
température ? Quel est l'effet d'une augmentation isotherme de pression ?

c) La carbonylation industrielle est réalisée dans des fours à tambours
rotatifs, à la
température T, = 316 K et à la pression standard P9 =1 bar. Pourquoi le four
doit-il donc

être vigoureusement refroidi à l'eau pour rester à 50 °C ? Évaluer la quantité
de chaleur
évacuée par l'eau de refroidissement pour la transformation d'une tonne de
nickel en
carbonyle. Évaluer la fraction molaire x du tétracarbonyle dans ces conditions,
une fois
l'équilibre atteint, en supposant que la réaction est très avancée dans le sens
de l'écriture.

Mais la pénétration du monoxyde de carbone dans l'alliage de nickel au cours de
la
carbonylation est très lente à 50 °C. Pour augmenter la vitesse de réaction, on
travaille à une

plus haute température égale à 7, = 433 K = 160°C et à une plus forte pression
P =20 bars.

d) Quel sera l'état physique du tétracarbonyle de nickel ? On rappelle que
l'équilibre de phase
obéit à la loi de Van t'Hoff.
e) Vérifier que la fraction molaire de tétracarbonyle vaut environ 0,66 à
l'équilibre. Commenter.

FIN

18/18
