Le Zoapatanol

Le (+)-zoapatanol est un oxépane diterpénoïde isolé des feuilles de la plante
mexicaine zoapatle
(Montanoa tomentosa), que les femmes mexicaines utilisent depuis des siècles en
décoction
pour provoquer les règles, faciliter l'accouchement ou mettre fin à une
grossesse précoce. Des
études récentes confirment que le zoapatanol et ses métabolites pourraient être
responsables de
l'activité antifertile observée. En 1979, l'isolement et la structure
(ci-dessous) du (+)-zoapatanol
ont été décrits.

(+)-Zoapatanol

En raison de son profil biologique et de sa structure complexe, plusieurs
approches synthétiques
ont été envisagées pour sa préparation. Au total, sept synthèses du zoapatanol
ont été publiées
parmi lesquelles deux sont énantiosélectives.

La première partie de ce problème se focalise sur une synthèse racémique
décrite par l'équipe
de R. Chen.! La deuxième partie aborde une synthèse plus récente, également
racémique,
décrite par l'équipe de J. Cossy?

Questions préliminaires

1- Donner la configuration absolue des centres stéréogènes 2' et 3° du
(+)-zoapatanol en
justifiant votre réponse.

Le spectre de résonance magnétique nucléaire du proton (RMN 'H) à 300 MHz dans
le
chloroforme deutéré (CDCL,) du (+)-zoapatanol comporte, entre autres, les
signaux suivants :

G(ppm) Intégration Multiplicité : S (ppm) Intégration  Multiplicité
5,30 1 t, J = 7.0 Hz 3,16 2 d, J = 7,0 Hz
5 47 l t, J = 7,0 Hz 1,73 3 S
4,20 2 d, °J = 7,0 Hz 1,63 3 S

2-  Attribuer les différents signaux du tableau à un ou des atomes d'hydrogène
caractéristiques
du (+)-zoapatanol en justifiant les multiplicités observées (voir les données
RMN en page 9).

! Chen, R.; Rowand, D. A. J. Am. Chem. Soc. 1980, 102, 6609-6611.
2 Taillier, C.; Gille, B.; Bellosta, V.; Cossy, J., J. Org. Chem. 2005, 70,
2097-2108.
Synthèse de R. Chen (1980)

La première synthèse totale du (+)-zoapatanol, décrite par l'équipe de R. Chen,
nécessite de
préparer à la fois l'époxy-diol 1 et le bromure aliphatique 2, comme le suggère
le plan
rétrosynthétique du Schéma 1. Une fois ces deux précurseurs obtenus, ils sont
assemblés, puis
quelques transformations supplémentaires permettent d'aboutir à la molécule de
(+)-

zoapatanol.
OH
TO. _K OH rHPo._ XL
O7 3 1' * 6 Br
1 2

Schéma 1

(+)-Zoapatanol

L'époxy-diol 1 a été préparé à partir du myrcène, un monoterpène naturel, selon
la séquence du
Schéma 2.

KL 22/0107 eLek réactif 4 eh k

Br

= Br2 (1 équiv) | Br KOAc (10 équiv) TsCI (1,1 équiv)
> 7 > 8
CH;Cb, O°C OO 6 acétone, reflux EN (1,1 équiv)
HO
8 K2COs TsO OH
H,0/MeOH O J
Schéma 2

3- Proposer un réactif 4 permettant la formation de l'époxy-alcool 5 à partir
de l'alcool
allylique 3. Justifier la régiosélectivité observée lors de cette réaction.
Montrer qu'il s'agit
d'une réaction d'oxydation.

4- A l'aide du Document Î, en page 3, proposer un mécanisme justifiant la
formation du
composé dibromé 6 à partir de l'époxy-alcool 5 (la stéréochimie de la double
liaison du
composé dibromé ne sera pas discutée). Pourquoi est-1l important de n'utiliser
qu'un équivalent
de dibrome dans cette réaction ?

5- Donner la structure du composé 7 obtenu par traitement du dibromé 6 par un
excès
d'éthanoate de potassium (KOAc soit KOC(=0)CH:).

6- Donner la structure du composé 8 obtenu par traitement du composé 7 par du
chlorure de
tosyle (TsCT) en présence de triéthylamine. Quel est l'intérêt de cette étape ?
En raisonnant par
analogie avec la réaction d'un alcool et d'un chlorure d'acide, proposer un
mécanisme pour
cette réaction.

7- Quel type de réaction a lieu lors de la formation de l'époxy-diol 1 à partir
du composé 8 ?
Proposer un mécanisme pour cette réaction.
Document I : Bromation des alcènes

La réaction de bromation des alcènes permet d'accéder à des alcanes
1,2-dibromés (ces
derniers pouvant, entre autres, être utilisés pour la formation d'alcynes). La
réaction
s'effectue par traitement d'un alcène par du dibrome, dans un solvant inerte et
à l'abri de la
lumière pour éviter des réactions radicalaires parasites.

RS Te, is

D'un point de vue mécanistique, il y a, dans une première étape, formation d'un
1on
bromonium ponté, issu de l'attaque de la double liaison sur le dibrome. Il
s'ensuit une attaque
nucléophile du bromure formé (Br) sur l'ion bromonium via un mécanisme Sx2.

... fe .©O SN2
a 8 (Br: ------ Do : Br: UN, De
NY

Le bromure aliphatique 2, dont la fonction alcool est protégée par un groupement
tétrahydropyrane (THP), a été synthétisé à partir du bromure allylique 9
(Schéma 3).

O
()
1) Mg, EtO (DHP)
SRB & THPO S
© 2) HC=0 APTS
8) hydrolyse 10 11
1) réactif 12 OH réactif 15 15 6 Br
gjréacurs PO TT OT
2
OO

R
R-OTHP =

Schéma 3

8- Le traitement du bromure allylique 9 par du magnésium, suivi de l'addition
de méthanal
(H,C=0O) conduit après hydrolyse à la formation de l'alcool 10. A l'aide d'un
modèle approprié,
expliquer la formation de l'alcoo!l 10 à partir du bromure allylique 9.

9- Proposer un mécanisme réactionnel pour la protection de l'alcool 10 en
présence de
dihydropyrane (DHP) et d'acide 4-toluènesulfonique (APTS). Justifier la
régiosélectivité de la
réaction.

10- En deux étapes, l'alcène 11 est transformé en alcool primaire 14. Indiquer
les conditions
réactionnelles pour ces deux réactions : réactif 12 et réactif 13.

11- Le dérivé bromé attendu 2 est finalement obtenu par traitement de l'alcool
14 par un réactif
approprié. Proposer des conditions réactionnelles pour effectuer cette réaction
(réactif 15). Quel
autre produit peut être formé lors de cette étape ?
Dans la suite de la synthèse les fragments 1 et 2 sont assemblés, puis après
quelques
fonctionnalisations, le cycle à 7 chaînons est créé pour finalement conduire au
(+)-zoapatanol
(Schéma À).

Mg 1 (0,3 équiv) no |
THPOT Br 16 -- THPO OH
Et,O Li)CuCI, cat. O
2 puis 17
hydrolyse

Y

1) CF3CO-H (0,1 équiv) AcO». OAc
CH,Cl, 0°C --

2) AC:O, Pyridine =

18

OAc KR
ÈS L; (excès)

réactif 20 Ho > (+)-Zoapatanol

THE, Et,O
puis hydrolyse

THE : tétrahydrofurane.
Schéma 4

12- Donner la structure du composé 16 et indiquer les principales conditions à
respecter (en
les justifiant) pour réaliser sa préparation avec succès.

13- Dans la formation de l'époxy-diol 17, pourquoi est-1l nécessaire d'utiliser
un excès de
composé 16 ! Proposer une alternative qui aurait pu permettre d'éviter
l'utilisation d'un tel
excès.

14- L'époxy-diol 17 est ensuite cyclisé en présence d'une quantité catalytique
d'acide 2,2,2-
trifluoroéthanoïque (CF;CO:H). Quel est le rôle de cet acide ? Comparer son pK\
à celui de
l'acide éthanoïque (CH:;CO:H). Justifier votre réponse.

15- A côté du produit attendu 18 se forme un autre composé cyclique à six
chaînons, 19.
Proposer une structure pour ce composé (on ne s'intéressera pas à la
stéréochimie du composé
19). Proposer une méthode pour séparer les composés 18 et 19.

16- Sachant que le groupement THPO se déprotège facilement en milieu acide
aqueux ,
proposer des conditions réactionnelles (réactif 20) pour préparer le précurseur
21 directement
à partir du composé 18.

17- Lors de la dernière étape qui aboutit à la formation du zoapatanol, les
auteurs utilisent un
excès d'organolithien (dont la réactivité est proche de celle de
l'organomagnésien
correspondant). Proposer une explication.

Synthèse de J. Cossy (2005)?

Une autre synthèse racémique du zoapatanol décrite par l'équipe de J. Cossy
fait intervenir une
réaction de cyclisation efficace pour la formation du cycle à sept chainons /
La synthèse débute
avec la préparation des deux précurseurs 26 et 32 (Schéma 5 et Schéma 6 en page
6), qui sont
ensuite assemblés.
1) TBSCI, EtÿN réactif 25

po TO 24 Re SAT TE
2) réactif 23

22 26

Schéma 5

Une des fonctions alcool du diol 22 est protégée via la formation d'un éther
silylé (Document
2) avec le chlorure de tert-butyldiméthylsilyle (TBSCT), puis la fonction
alcool restante est mise
à réagir avec le réactif 23 pour conduire au composé 24. L'analyse du composé
24 par
spectroscopie infrarouge (IR) et par spectroscopie de résonance magnétique
nucléaire du proton
(RMN 'H) à 300 MHz dans le chloroforme deutéré (CDCL) fournit des spectres qui
présentent,
entre autres les caractéristiques suivantes :

° IR : bande d'absorption intense à 1730 cm'';

° RMN 'H : un triplet à 9,78 ppm intégrant pour un hydrogène dont la constante
de couplage "J
a pour valeur 1,8 Hz.

18- À l'aide de ces données spectroscopiques, proposer, en justifiant votre
réponse, une
structure pour le composé 24 (voir les données RMN et IR en page 9). Proposer
un réactif
(réactif 23) permettant de former le produit 24.

Document 2 : Protection de la fonction alcool via la formation d'éthers

Dans une synthèse, les groupements hydroxyles sont très souvent protégés. Les
groupements
protecteurs couramment utilisés pour réaliser ces protections sont les éthers
de benzyle (R--
OBn) et/ou les éthers silylés (R-OS1R'R°R>). Les conditions correspondant à
leur formation
via des réactions de substitution, ainsi que celles de leur déprotection, sont
décrites ci-
dessous.

CT *
rK ) Pd/C cat.
R-O

------  R-OH

H
NaH _ R-OBn 2
éther de benzyle
R!
\ 1
R?-Si-CI R R2 L
TT
R$ Si 3 F
R-OH R-O R° ---- R-0OH
Et;N | Lo
éther silylé

Les éthers de benzyle sont facilement déprotégés par hydrogénolyse (H;, Pd/C
cat.), alors
que les éthers silylés sont coupés en présence d'ions fluorures. Les éthers
silylés
fréquemment utilisés sont ceux comportant un groupement
fert-butyldiméthylsilyle (R' =
Bu, R° = R*° = Me) abrégé TBS, ou un groupement fert-butyldiphénylsilyle (R' =
'Bu, R° =
R° = CH) abrégé TBDPS.

19- Proposer un réactif (réactif 25) permettant la formation de l'iodure
vinylique 26 à partir du
composé 24. Ecrire l'équation bilan de cette réaction et en donner le nom.

La synthèse du deuxième fragment (composé 31) débute par le traitement de
l'acide
carboxylique 27 par deux équivalents de diisopropylamidure de lithium (LDA,
iPr,NLi) pour
conduire à l'intermédiaire 28 (Schéma 6).

LDA (2 équiv) réactif 29 LiAI4, THF 31
Le 28 + .
27 hydrolyse 30 hydrolyse
TBDPSCI
EtN, DME

THE : tétrahydrofurane. DMF : N,N-diméthylformamide
Schéma 6

20- Proposer une structure pour l'intermédiaire 28. Pourquoi utilise-t-on deux
équivalents de
diisopropylamidure de lithium (LDA) ?

21- Proposer un réactif (réactif 29) permettant la formation de l'acide 30 à
partir de
l'intermédiaire 28.

22- Proposer une structure pour le composé 31, obtenu par réaction de l'acide
carboxylique 30
avec LiAÏH..

23- A l'aide du Document 2 en page 5, proposer une structure pour le composé 32
obtenu à
partir du composé 31 par traitement avec du chlorure de
tert-butyldiphénylsilyle (TBDPSCI)
en milieu basique.

Par la suite, le composé 32 est traité par du 9-BBN pour conduire au composé
33. Ce dernier
est engagé dans une réaction de couplage de Suzuki-Miyaura en présence de
l'iodure vinylique
26 et d'une quantité catalytique de palladium en milieu basique (K;:PO,, Schéma
7).

H
B
OTBS
9-BBN Pd(PPh3)4 2,5%
32 UT. 33 -- k OTBDPS
26, K3PO; (1,5 équiv)
1,4-dioxane, 85°C 34
| JON
1,4-dioxane = O O
\__/
Schéma 7

24- Proposer une structure pour le composé 33.

La réaction de couplage de Suzuki-Miyaura, dont l'un des auteurs a obtenu le
prix Nobel de
chimie en 2010, est une réaction très utilisée dans l'industrie pharmaceutique.
Le mécanisme
simplifié de la réaction fait intervenir trois étapes élémentaires (Schéma 8).
Pd(PPh3)

26
34 A
étape 3 étape 1
OTBS OTBS
| |
Pd(PPh3)o Pdi(PPh3)o
C ST os B
étape 2
33 + K3PO4
Schéma S

25- Donner les nombres d'oxydation formels du palladium dans les intermédiaires
A, B et C.
26- Nommer les étapes élémentaires 1 et 3.

Une fois le couplage de Suzuki-Miyaura réalisé, le composé 33 est, après
différentes étapes,
transformé en éther 43 (Schéma 9, ci-dessous).

OTBS OTBS
NaH (1 équiv) BnO,,

-
2

réactif 35 HO.

------------------+-

HO:

oTBDPs BnBr(1 équiv) HO
36 37

BnO,. BnO,,
CLÉ réactif 39 LL
+ TBDP KE --
37 SO É O OH TBDPSO où à
38 40
BnO,. BnO..
ZVOEt réactif 42 /
40 > TBDPSO | K 7777  IBDPSO
41 K 43

43 Ts (+)-Zoapatanol
Schéma 9

27- Proposer des conditions (réactif 35) pour préparer le diol syn 36 à partir
de l'alcène 34.
28- Justifier la régiosélectivité de la protection par le benzyle (Bn) du diol
36 (Document 2).
Par départ du groupe fert-butyldiméthylsilyle (TBS), oxydation de l'alcool
libéré en acide
carboxylique, puis semi-réduction de la lactone résultante par l'hydrure de
duisobutyl-
aluminium, l'alcool 37 est transformé en lactol 38 en trois étapes.

29- Quel est le nom de la fonction chimique portée par l'atome de carbone
fonctionnel C4: du
lactol 38 ? Cette molécule est en équilibre avec une forme minoritaire ouverte.
Proposer une
structure pour cette forme ouverte du lactol 38.

30- Proposer un réactif 39 permettant de former l'alcène 40 à partir de la
forme ouverte
précédente. Donner une synthèse en deux étapes du réactif 39.

31- Proposer un catalyseur (réactif 42) permettant d'effectuer la cyclisation
de l'éther 41 en
éther 43. Quel est le nom de cette réaction ?

Finalement, le (+)-zoapatanol est obtenu en quelques étapes non étudiées 1c1 à
partir du composé
43.
DONNEES

RMN 'H (gamme de déplacements chimiques)

Proton Ô (ppm)
4--/ 1,524
H
a 23-29
HOONT 2,3-3,1
HT 07 3,442
A 4,5-72
H
\ 65-90
O
X 9,0-10,5
R H
IR (gamme de fréquences de vibration)
Liaison v (cm!) Intensité
O-H alcool 3650-3200 forte, large
C=0O ester aliphatique 1750-1730 forte
C=0O ester conjugué 1730-1715 forte
C=0O aldéhyde aliphatique 1740-1720 forte
C=0O cétone aliphatique 1725-1705 forte
C=0O aldéhyde conjugué 1705-1680 forte
C=O cétone conjuguée 1705-1680 forte
C=C alcène 1675-1645 moyenne
C=C alcène conjugué 1650-1635 moyenne
PK'\ de quelques acides dans l'eau.

Couple pKaA
CF:CO:H/CP;:CO; -- 0,8
CH:CO:H/CH:CO; 4,8

HCO;/CO;7 10,3
EGNH'/EtN 10,8
ROH/RO° 16 (alcool primaire)
16,5 (alcool secondaire)
17 (alcool tertiaire)
(Pr) NH/(GPr), N° 36
R-H/R° -- 50

+ Prestsch, E.; Bühlmann, P.; Badertscher, M., Structure Determination of
Organic Compounds. 4th ed.; Springer-

Verlag: Berlin, Heidelberg, 2009.

Le zinc : de l'ion en solution au matériau

Toutes les réponses doivent être justifiées par un raisonnement ou un calcul
approprié.
Lorsqu'ils sont nécessaires pour répondre aux questions, les calculs numériques
peuvent être
effectués « à la main », parfois en s'en tenant aux ordres de grandeurs avec la
précision.

L'oxyde de zinc ZnO est un matériau qui connaît à l'heure actuelle un fort
intérêt pour des
applications potentielles en  optoélectronique (électrodes transparentes, diodes
électroluminescentes, etc.).

Le problème porte sur la chimie du zinc en milieu aqueux avec comme
applications le dépôt de
couches minces de ZnO par une méthode électrochimique (partie I en page 10 et
partie IT en
page 15) et la réalisation de jonctions oxyde de zinc / silicium (partie III en
page 15).

I. Chimie du zinc en milieu aqueux
L.1. Espèces en solution aqueuse
Le zinc peut se présenter en solution aqueuse sous les formes solubles
suivantes : In,
[Zn(OH)l Zn(OH); (aq) » [Zn(OH):] 0 et [Zn(OH)
On notera f, les constantes des équilibres :

2% + nOH° 2 [Zn(OH}; la)
où n = 1,2,3,4.
Le complexe Zn(OH), peut aussi précipiter sous forme solide Zn(OH); (s,.
On notera K, la constante de l'équilibre :

Zn(OH); (5 2 Zn) + 20H"

32- Donner l'expression générale d'une constante f, et son expression dans
l'approximation
des solutions diluées.

1.2

, (a) 4
(b) (e)

©
C0

©
B

\

PK

0 2 4 6 8 10 12 14
pH

Figure 1 : Quantités relatives des différentes espèces de zinc en solution
aqueuse.

©
D

Quantités relatives en solution
©O
OO

O

10

33- La figure 1 représente les courbes de prédominance des espèces en solution.
Indiquer pour
chaque courbe l'espèce correspondante.

34- On note [Zn|- la concentration totale en zinc en solution à la limite de
solubilité de
Zn(OH),. Déterminer l'expression littérale de [Zn], en fonction du pH, des
constantes B,,, de
K, et du produit ionique de l'eau K,.

La figure 2 représente la courbe log([Zn]-/co), où [Zn]- est la concentration
totale en zinc
en solution aqueuse et © = 1 mol.L'", en fonction du pH.

log([Zn]r/Co)
ù & & D + o

|
O

|
NN

4 5 6 7 8 9 10 11 12 13 14
pH

Figure 2 : Logarithme de [Zn]-/co.

35- Pour quelle raison cette courbe présente-t-elle un minimum ?

36- A partir du résultat de la question 34 déterminer des approximations
affines de la fonction
log([Zn]r/co) = f (pH) dans un domaine de pH proche du minimum et retrouver la
valeur du
pH au minimum de [Zn]-.

1.2. Diagramme potentiel-pH du zinc

La figure 3 montre le diagramme potentiel-pH du zinc, établi pour une
concentration [Zn]r =
1072 mol.L:, à la limite de solubilité.

37- Sous quelle forme est le zinc dans le domaine D (justifier la réponse) ?

38- A l'aide des figures 1 et 2, déterminer les valeurs de pH correspondant aux
frontières A-B
et B-C et les formes prédominantes du zinc dans les domaines A, B et C.

39- En considérant les formes prédominantes du zinc dans les domaines À, B ou
C, déterminer
par le calcul les équations des droites aux frontières A-D, B-D et C-D.

40- Que représentent les droites en pointillés d, et d, sur la figure 3 ?
Donner les demi-
équations rédox correspondantes.

11

Fe
--_--
--_
TS

nn
TS
._
Te
TS
._
TS
Te
7
7
._
Te
nn. Te
._

Fe
--_
TS

_--
LS
 _S
_
5
--_
TS
.
LS
5
Te
TS
5
--

©
O1

LS
7
_--
LS
7
--
nn.
--
nn.
LS
1
LL
nn.
_--
LS

ml
--_
--

|
_--

Potentiel E par rapport à l'ESH (V)
O

|
--L
O1

Figure 3 : Diagramme potentiel-pH du zinc en milieu aqueux à 25 °C
(les potentiels sont relatifs à l'électrode standard à hydrogène, ESH).

L.3. Electrodépôt de ZnO

L'oxyde de zinc, ZnO, peut être déposé sous forme de film mince sur un substrat
plan par une
méthode électrochimique en milieu aqueux, appelée électrodépôt (Document 3).

Document 3 : Procédé d'électrodépôt de ZnO

L'électrodépôt s'effectue dans une cellule électrochimique contenant un
substrat plan sur lequel sera
déposé le film de ZnO (typiquement une lame de verre recouverte d'une couche
mince d'un matériau
conducteur électrique) et constituant l'électrode de travail, une
contre-électrode (de Pt ou de Zn) et une
électrode de référence. La cellule contient une solution aqueuse dans laquelle
on a dissous un sel de
zinc, typiquement ZnCb, en concentration 1072 mol.L.

A l'électrode de travail se produit une réduction du dioxygène dissous :

1 _ _
7 O2 (aq) + H,0 + 2e -- 20H (1)
Zn(OH); se dépose alors sur l'électrode de travail selon la réaction :
Zn) + 2OH -- Zn(OH)265) (2)
L'hydroxyde de zinc formé se déshydrate ensuite pour former ZnO selon la
réaction :
Zn(OH 265) > ZnO(s, + H,0 (3)
Zn(OH), H,0 Zn0
Zn ae O3 jagyr HO Y k
substrat es substrat + substrat

Schéma simplifié du procédé d'électrodépôt de ZnO

41- Dans quelle partie du diagramme potentiel-pH (figure 3) doit-on se placer
pour former
Zn(OH), solide sur le substrat selon le procédé décrit dans le Document 3 ?

12

42- Quel est l'intérêt d'utiliser la réaction électrochimique (1) du Document 3
pour réaliser le
dépôt d'une couche mince de ZnO sur le substrat, plutôt que d'ajuster le pH en
ajoutant un acide
ou une base ?

43- A l'aide des informations fournies par la figure 4, montrer que la couche
mince finale
déposée sur le substrat est bien constituée de ZnO et non de Zn(OH);

A: ER TT

250 L -

150 & -
C pente : 0,39 mg.C1
100 | J

m / microg.cm *

© sgh sn is hi is dis Ni dé à hi ji jo)
Ô 100 200 300 400 500 600

q/ mC.cm *

Figure 4 : Masse de ZnO déposée par unité de surface sur le substrat
en fonction de la charge électrique par unité de surface échangée

44- Estimer l'épaisseur de la couche de ZnO formée pour une charge électrique
échangée de
600 mC.cm".

45- A partir du bilan des équations (1), (2) et (3) du Document 3, établir la
relation littérale
entre la vitesse de formation de ZnO, exprimée en masse par unité de surface et
unité de temps
et la densité de courant électrique (intensité par unité de surface).

46- A l'aide de la figure 5, déterminer l'ordre de la cinétique de formation de
ZnO pour des
temps supérieurs à 500 s. Quelle grandeur caractéristique de la cinétique
pourrait-on déterminer
à partir des courbes à différentes températures des figures 5a ou 5b, pour des
temps supérieurs
à 500 5 ?

0 J

28°C

0?! |

5 À f 70°C
x 04P

É | 80°C

-- -0.6L à

-0.8/ (a) à

0 1000 2000 3000 4000

Time (s)

# D'après A. Goux ef al., Electrochimica Acta 50, 2239-2248 (2005).

13
2

«
«00 80°C :
(b) À
nl 400 oc =
> 300 60°C -
.
3 20
100 3
28°C :
0

0 1000 2000 3000 4000

Time (s)

Figure 5 : (a) Densité de courant et (b) masse par unité de surface de ZnO
déposé en fonction du temps lors de l'électrodépôt de ZnO
à différentes températures. La concentration en O, est fixée."

IT- Le complexe [Zn(OH), |?"

47- Quelles sont les orbitales de H et de O susceptibles de se combiner pour
former la liaison
entre H et O dans l'ion hydroxo (OH ) ? Pour l'oxygène, on se limitera aux
orbitales de valence
2s et 2p. On notera z l'axe internucléaire de l'ion (OH).

48- Tracer le diagramme d'énergie des orbitales moléculaires de l'ion (OH). Ces
orbitales
moléculaires devront être positionnées de manière cohérente par rapport aux
orbitales
atomiques de H et de ©.

49- Pour chaque orbitale moléculaire, donner les orbitales atomiques qui la
composent et
discuter les poids relatifs des orbitales atomiques constitutives.

50- Indiquer sur ce diagramme, en le justifiant, le nombre d'électrons occupant
chacune des
orbitales moléculaires de l'ion (OH ).

51- Donner, en les justifiant, les configurations électroniques de l'atome de
zinc Zn° et de l'ion
Zn*.

52- A l'aide de la théorie VSEPR, déterminer la géométrie du complexe
[Zn(OH),]*".

® D'après S. Peulon et D. Lincot, J. Electrochem. Soc. 145, 864 (1998).

14

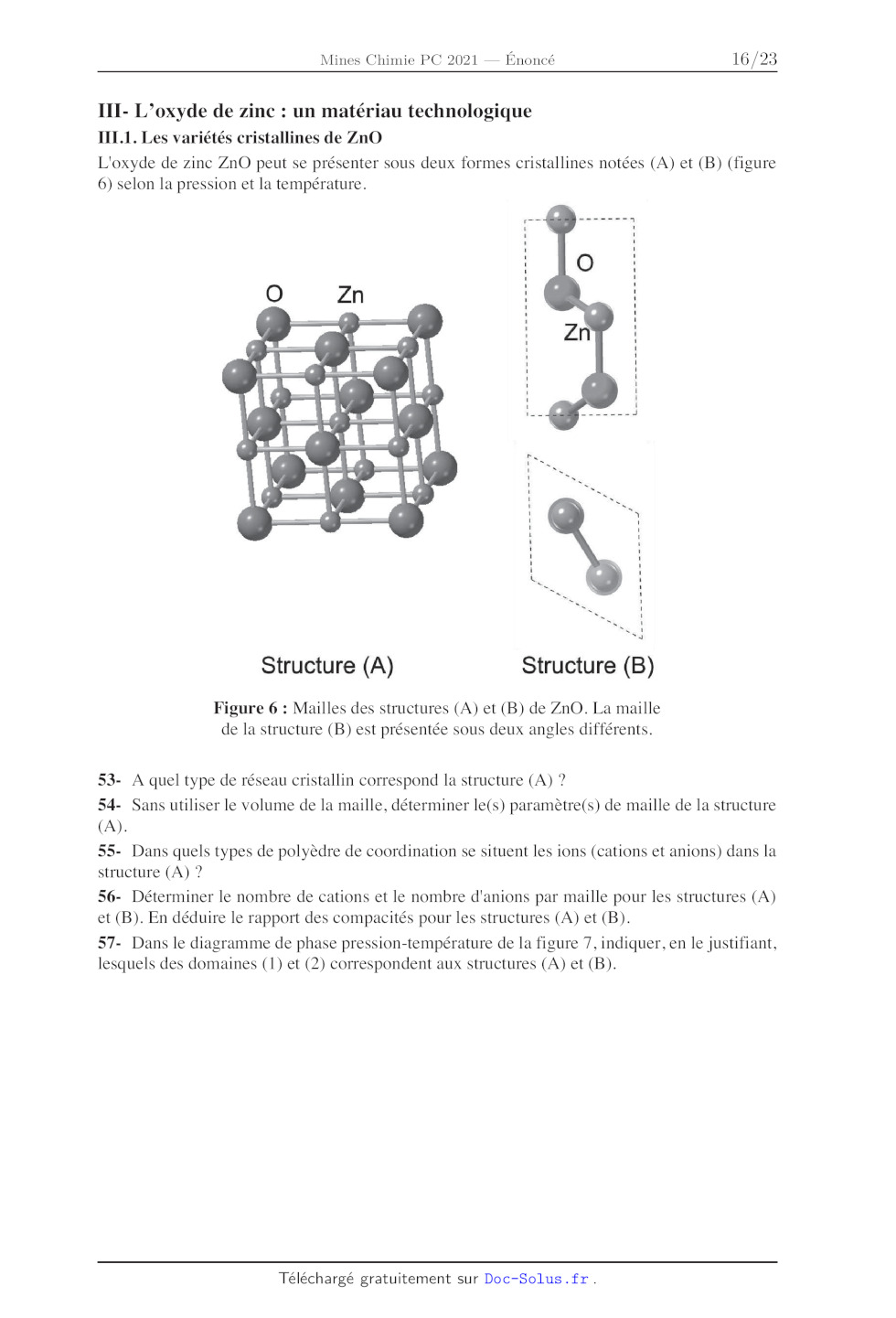

III- L'oxyde de zinc : un matériau technologique
III.1. Les variétés cristallines de ZnO

L'oxyde de zinc ZnO peut se présenter sous deux formes cristallines notées (A)
et (B) (figure
6) selon la pression et la température.

Énssius seen arec 2eme a ee aie nome ee Ou 008 nt

'
PA

=

Structure (A) Structure (B

Éscsasssvmdiersse +

Figure 6 : Mailles des structures (A) et (B) de ZnO. La maille
de la structure (B) est présentée sous deux angles différents.

53- A quel type de réseau cristallin correspond la structure (A) ?

54- Sans utiliser le volume de la maille, déterminer le(s) paramètre(s) de
maille de la structure

(A).

55- Dans quels types de polyèdre de coordination se situent les 1ons (cations
et anions) dans la
structure (A) ?

56- Déterminer le nombre de cations et le nombre d'anions par maille pour les
structures (A)
et (B). En déduire le rapport des compacités pour les structures (A) et (B).

57- Dans le diagramme de phase pression-température de la figure 7, indiquer,
en le justifiant,
lesquels des domaines (1) et (2) correspondent aux structures (A) et (B).

15
o e
©
© +"
O f oO
5 fa
à dl °
= 0 ';
"oO
= O/ 0 (2)
" | * À O
= |
= rs; Fo O
©
O

TEMPERATURE Ci

Figure 7 : Diagramme de phase pression-température de ZnO

6 D'après C. H. Bates er al., Science 137, 993 (1962).

16
III.2. Réalisation d'une jonction ZnO sur Silicium

Document 4 : Description d'une jonction ZnO sur silicium

Une jonction est un dispositif constitué de l'association de deux matériaux
ayant des propriétés
électriques de natures différentes. Les jonctions interviennent au coeur de
nombreux
composants électroniques ou optoélectroniques. Dans une jonction, au moins un
des deux
matériaux est déposé sous forme de couche mince (épaisseur inférieure au
micromètre) sur
l'autre matériau, l'interface entre les deux matériaux étant plane.

Les couches minces de ZnO peuvent être déposées sur un substrat par différentes
méthodes «
physiques » ou « chimiques ». La technique Pulsed Electron Deposition (PED)
compte parmi
les méthodes physiques. Elle consiste à bombarder une cible, 1c1 de ZnO , avec
un faisceau pulsé
d'électrons. L'impact du faisceau sur la cible provoque l'éjection d'atomes ou
d'ions qui vont
ensuite se redéposer sur le substrat, dans le cas présent un wafer de silicium,
pour former une
couche mince de ZnO. L'ensemble est placé dans une enceinte sous vide.

substrat (Si)

enceinte sous vide
pu

faisceau pulse --7

d'électrons - Cible (Zn0)

Schéma simplifié d'une enceinte de dépôt de couche mince par PED

Le substrat de silicium avant dépôt est naturellement recouvert d'une fine
couche de silice S10;
de quelques nanomètres d'épaisseur. Cette couche persiste après dépôt de ZnO
sur le substrat
entre ZnO et Si.

Après dépôt, on peut être amené à effectuer un traitement thermique, appelé
recuit, de la
Jonction afin d'améliorer la qualité cristalline de la couche mince de ZnO
déposée. Les
températures de recuit peuvent être suffisamment élevées pour induire des
réactions entre les
différentes phases solides présentes.

17

da Cr TN LA

NIIELE
nn

FAITE

Interfacial laver

Figure 8 : Images en microscopie électronique à transmission (MET) d'une couche
mince de
ZnO déposée sur un substrat de silicium. (a) Sans recuit après le dépôt, (b)
après
un recuit à 600 °C après le dépôt, (c) après un recuit à 900°C, (d) vue agrandie
d'une partie de la couche « /nterfacial layer »

58- La figure 8b montre qu'après un recuit à 600 °C de la jonction, il s'est
produit une
augmentation de l'épaisseur de la couche de S10, entre la couche de ZnO et le
substrat de
silicium. Quelle réaction pourrait expliquer la croissance de cette couche ?

59- Montrer que la réaction proposée est possible (on pourra choisir les
conditions de la figure
8b).

7 D'après Q. Xie et al. , Journal of Alloys and Compounds 642, 131-135 (2015).

18

2500
2400! (a)

2300 |
ÿy
2200 | (1)
$ 2100!
=
ci
à 2000 L Ù .
5 1900} Y (2)

1800 r és is
1700
1600 + (3)

T

1500 2
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
S10; Mole fraction of ZnO ZnO
1900

1880 ( D )
1860
1840
1820
1800

1780

Temperature/K

Point 1

1760

Point 2

1740

1720 %
LS

F

700 | I i i i
0.50 0.55 0.60 0.65 0.70 0.75 0.80
Mole fraction of ZnO

Figure 9 : Diagramme de phase du système ZnO-S10, à pression ordinaire À (a)
Diagramme
complet, (b) agrandissement de la partie centrale du diagramme.

Important : en dessous de 1700 K, les phases sont inchangées.

Lorsqu'on recuit la jonction à plus haute température (typiquement 900 °C), en
plus de Îa
croissance de la couche de S10,;, on observe à l'intérieur de cette couche («
/nterfacial layer »
sur la figure 8c), la formation de nano-cristaux d'un autre composé, noté
composé C (zones
entourées sur la figure 8d).

8 D'après I. Isomäki et al. Trans. Nonferrous Met. Soc. China 28, 1869-1877
(2018)

19
60- Identifier le composé C et déterminer sa température de fusion.

61- Proposer une hypothèse pour expliquer pourquoi le composé C n'est pas
observé dans les
Jonctions recuites à 600 °C.

62- Indiquer l'état, liquide ou solide et les constituants des phases présentes
dans les domaines
(1), (2) et (3) du diagramme de phases du système ZnO-S10, (figure 9a).

63- Comment nomme-t-on les points notés « Point 1 » et « Point 2 » sur le
diagramme de
phases (figure 9b) ?

On considère un mélange ZnO-Si0,, dans les proportions représentées par la
ligne pointillée
verticale sur le diagramme de phases (figure 9b).

64- Déterminer la composition des phases présentes et leurs proportions
molaires au point A:.

65- Représenter, en l'expliquant, la courbe d'analyse thermique lorsqu'on
chauffe le mélange à
partir du point À, jusqu'au point À, (figure 9b).

Fin de l'épreuve

20
Constantes d'équilibre 6, K$ et K,

DONNEES

pb: Pb2 Pb: Pa PKs PKe
-6,2 -10,1 -14,3 -15,5 16,5 14,0
Potentiels standards par rapport à l'électrode standard à l'hydrogène
Zn* / Zn O; / H,0 H* / H;
- 0,76 V 1,23 V 0 V
1 Faraday (F) = 96 500 C
--In(10) = 0,06 V à T = 25 °C
Masse molaire de O : 16,00 g.mol!
Masse molaire de Zn : 65,41 g.mol!
Masse volumique de ZnO : p = 5,6 g.cm"
Energies des orbitales atomiques de H et O
1s (H) 25 (O) 2p (0)
-13,6 eV -32,3 eV -15,8 eV
Rayons ioniques
Zn°* O7
0,074 nm 0,140 nm
Volumes des mailles des structures (À) et (B) de ZnO
Structure (A) Structure (B)
00784 nm° 00476 nm°
Températures de fusion (T(K) = T(°C) + 273)
/ZnO S10;
2247 K 1986 K
Grandeurs standard dans la gamme 600 °C -- 900 °C
Zn S1 ZnO S10;
À;H 0 (kJ.mol!) 0 0 -340 -900
SK !mol!) 86 48 103 117

ÀA;H 1: enthalpie molaire standard de formation, S£ : entropie molaire standard

21

UWNIOUDIME"T UNIOJON UUNIA9TO PUOTA UNIULIO TUNIUTOFSULEI TUNIUIOFI[RC)
UNIOHIOS tn) WNIOTIQUI NIUOINI twnrunydoN URL] ununoeIoLT TRHOUL uno TON
o[oquiÂs
IT oN PI UT sa 30 Ya wo uv nd aN fn Ed UL | °V
c9G £OT | 66 &OT | S8GT TOT | 2GG OOT | &GG 66 | IST 86 | 2ÿc 26 | Zÿc 96 | ET
GG | ÿyc V6 | 2£c £6 | £SO'SEc GG | POTEC IG | F0 7Ec 06 | 22 6S PSSEUT Z
TUNDONUT TNI4197} X TNIAU TL, NII UNTUTOH tnISOIASA(] TUNIQIOT, TUNTIUTIOPEE)
wunIdoinA TUNIIRUIRS UNIT AUOI au Apo9 N OULAPOISEI d UNI) aueuqJUr'T
NT OEX | ML | JA OH | ÀG | AL | P9 na US | Ma | PN Id 99 CT
LG VLT TLZ | PO'ET OZ | 6897 69 | 9729 89 | E6VOT 29 | 057 99 | £68ST G9 | ST
ZST F9 | 96TST g9 | 9E0ST &G9 | SI T9 | Fc yrI 09 | T6'0FI 6G | STOT QG |
IG'SET 2,G
UOssoUur8() OUISSUU], TWNLIOULIOATT TUNTAODSOTA] UWNIAOIO A TUNIUOUIN WNOIUIOO)
WNIUOBNU, M uNI}PeJSUIE( UNHIOUFOTN TUNISSEET uMHUOT tun810q80S wnIuqn
UNIPIOHIOUJNY SoprUTV UnIpe4 WNDUBIT
.e
30 SL AT AT LT UN uo SU sa TN SH ua 36 aa FE V | C4 A
V6G SIT | G6& LIT | £6G 9OTT | 88c STI | 68c VIT | ÿ8c STI | G8c GIT | O8G LIT
| ISC OTT | 89c 60OT | ZLC 80T | ÿ9c LOT | 99& 9O0T | CIC GOT | T9G POT COI-68
9GG SS | EC LS
UOPeY 978$ Y TUNIUOIOX YJNTUSIA quoïd UT L 2IMOIO TN 10 out}eId UNIPIIT
TUNITUS() NIUOUY ous, OTEJUET, UNIUFEFI SOpPIUEUqUE"T unÂTeg UNIS9)
.e
vx 3V 0d a dd LL SH | nv 3d 1] SO d'A M EL JH ET va SO
CCC O8 | OTG G8 | 608 PS | 86808 £8e | c20c &8 | SE v0c IS | 65008 OS | 26967
GZ, | 80'G6T 81 | CCI 2,2, | £T06T OZ, | IC98T GJ, | YS'EST 72 | S6OST CZ | 67
82T GAL T2-2G EELET 9G | I6 CET GG
UOU9YX 9pOT 9MIL OUIOUTJUY ureJ,, tNIPUT wNIUPE) JuoBIY umiIpeIled WNIPOUY
UNITOUINY UNIJOUTIOT, OUQPAAJOIN WNIOIN UWNIUODITZ NII A tNIJUOIJS WNIPIQNY
9X Ï AL ds us UT PO SV Pad | 4 | 4 JL | ON | AN 1Z À 1S d'a
6T'TET pG | 690 gG | 9'ZCT GG | 9ZTCT TG | IZSIT 0G | SSPTIT GT | IFGIT SF |
ZS'20I LP | 90 OF | IGGOT GF | 2OTOT FF | 96 CT | F6 C6 Gr | 906 EUR6 IF |
FCCIG OF | 90688 G£ | CI28 S£ | 89768 LS
uoydATST OUOI TUNIUY9S DIUOSIY UNIUBULIOL) UNITe) DUIZ OIAMO) IPPIN 318409 TO
OSQUESUCIN OUOI) NIPEURA OUCLL NIPUEIS UNIES) wnisseJ04
1H 14 96 SV 99) | EI uZ no IN 09) 94 | UM | 19 A LL 26 Ee9 HA
8'EUR8 OG | F0662 G£ | 9681 PS | CCG yz gg | 79cL GE | 5269 TG | 6EUR09 OSG |
97S'E9 6G | £69 86 SG | £5EUR686 LG | S8SS OG | SE6'7S GG | 96671 PG | cr6 0 CG
| 29827 Ga | 95677 TG | 82007 OG | 860°6EUR GI
UOSIY 9IOTU) 9IFNOS e1oydsouq4 AUOITIS NTUTUNTY UNISOUSETA] TUNIPOS
IV | ID | S d | IS | IV SIN | EN
876'6EUR SI EGy'Ge LT G90'CE OT 726 0EUR GT 980'8& AR &86 9G SI COS'FZ ZI
0GG'ZZ II
UOYN JONTA OU98ÂKXO 9707Y auoqir) 9104 UNTAIOG NI
ON vi O N D d 9 TT
OST'08 OT | 286687 G | 666 ST @ | ZOUPI 2, | TTOGT 9 | IISOT G GGT0'6 7 | 1769 g
UNHOH OU9801PÂTH
°H onbiporiod nesjqe] H
e e
GC00°V G GLOO'T I

22
