Centrale Physique 2 PC 2012

PC
4 heures

Calculatrices autorisées

2012

Physique 2

Trajectoires électroniques dans un atome
Traitement du rayonnement Zeeman
Le champ magnétique régnant à la surface du soleil est un des paramètres qui
influent sur l'activité solaire
(instabilités, jets de plasma, etc.). Il est donc nécessaire de caractériser au
mieux celui-ci.

Figure 1 Jet de plasma soumis au champ magnétique solaire (image NASA/SDO/AIA)
Dans les parties I et II, on détermine l'effet d'un champ magnétique sur les
trajectoires électroniques au sein
des atomes (effet Zeeman), puis dans la partie III on s'intéresse aux ondes
électromagnétiques produites par
de tels systèmes et sur la façon de les caractériser. La partie III est dans
une large mesure indépendante des
deux premières.
Les données sont regroupées en fin d'énoncé. Les résultats numériques seront
donnés avec un nombre de chiffres
significatifs compatible avec celui utilisé pour les données.

3 avril 2012 11:35

Page 1/7

I Atome isolé
On s'intéresse au mouvement d'un électron d'un atome, supposé ponctuel, de
masse m et de charge -e, étudié
--
dans un référentiel R = (Oxyz) galiléen. On note M la position de cet électron
et on pose OM = rþer .
Dans une première approche, on suppose que la force qui s'exerce sur l'électron
se réduit à la force électrostatique
exercée par le noyau, de type
k
Fþ = - 2 þer
r
Le noyau, de masse très supérieure à la masse des électrons, pourra être
considéré comme fixe à l'origine du
référentiel R.
I.A ­
Donner l'expression de k dans le cas particulier de l'atome d'hydrogène.
I.B ­
Montrer, pour k quelconque, que le mouvement est plan. On supposera par la
suite que ce plan coïncide
avec Oxy.
I.C ­
Montrer qu'une trajectoire circulaire de rayon a est possible et déterminer
l'expression de la vitesse
angulaire (ou pulsation) 0 de l'électron pour cette trajectoire circulaire. On
exprimera 0 en fonction de a, m
et k.
I.D ­
Pour un atome d'hydrogène, donner l'ordre de grandeur de a et en déduire
l'ordre de grandeur de 0
dans ce modèle.
On admettra par la suite que l'ordre de grandeur de 0 est 1016 rad · s-1 .

II Atome placé dans un champ magnétique extérieur
þ 1 = B1þez et on s'intéresse
On suppose désormais que l'atome est placé dans le champ magnétique extérieur B
à la modification, sous l'effet de ce champ magnétique, du mouvement de
l'électron. Pour les applications
numériques, on considèrera que l'ordre de grandeur de B1 ne dépasse pas la
dizaine de Tesla. Le référentiel
R = (Oxyz) est toujours supposé galiléen.
II.A ­

Mise en équation

II.A.1) En notant toujours Fþ la force exercée par le noyau sur l'électron, þa
et þv respectivement l'accélération
þ 1 /m et m.
et la vitesse de l'électron par rapport à R, déterminer la relation entre þa,
Fþ , þv ,
þ 1 = eB
II.A.2) Préciser, en justifiant le raisonnement, la dimension de 1 et
déterminer l'ordre de grandeur maximal
de 1 /0 .
II.B ­ Étude générale
On introduit un référentiel R en rotation à la vitesse angulaire
þ = þez uniforme. On note þex , þey et þez les

vecteurs unitaires liés à R , en rotation à
þ par rapport à R. On suppose qu'à t = 0 les deux référentiels R et
R coïncident et qu'à tout instant þez = þez .
Pour un point M quelconque, on désigne respectivement par þv et þv  les
vitesses du point M par rapport aux
référentiels R et R et par þa etAþa  les
B accélérations
A
B du point M par rapport aux mêmes référentiels. Pour un
þ
þ
d
U
d
U
þ dans les référentiels R et R .
þ quelconque, on note
et
les dérivées de U
vecteur U
dt
dt

R

R

II.B.1) Déterminer la projection des vecteurs þex et þey sur la base des
vecteurs þex et þey .
3 4
dþex
II.B.2) En déduire l'expression de
en fonction de
þ et þex uniquement, ainsi que l'expression de
dt R
3 4
dþey
en fonction de
þ et þey .
dt R
--
II.B.3) Déterminer l'expression de þv en fonction de þv  ,
þ et OM .
--
II.B.4) Déterminer l'expression de þa en fonction de þa  , þv  ,
þ et OM .
II.B.5) Montrer que pour une valeur particulière
þ L de
þ , on a :
þa  =

1
--2
Fþ
+
þL
þ L  OM
m

et préciser l'expression de
þ L (pulsation de Larmor) en fonction de
þ 1.
þ à des trajectoires électroniques
II.B.6) On admet que la force Fþ conduit, en l'absence de champ magnétique
B,
1
--2
circulaires de pulsation 0 dans R. En déduire que le terme
þL
þ L  OM est négligeable devant le terme

Fþ /m et écrire l'équation différentielle approchée vérifiée par þa . Commenter.
3 avril 2012 11:35

Page 2/7

II.B.7) On considère les trajectoires circulaires dans le référentiel R qui
sont contenues dans un plan orþ 1 . Montrer que le résultat précédent permet de
prédire l'existence, dans R,
thogonal au champ magnétique B
de mouvements circulaires de sens opposés et de pulsations + et - (on choisira
+ > - > 0) et donner
l'expression de ces pulsations en fonction de 0 et 1 . Représenter dans le plan
0xy ces trajectoires en précisant
dans chaque cas les sens de parcours.
II.B.8) On considère les trajectoires circulaires dans le référentiel R qui
sont contenues dans un plan contenant
þ 1 (on peut par exemple prendre des trajectoires dans le plan Ox z  ). On note
a le rayon
le champ magnétique B
de la trajectoire. Déterminer l'expression des coordonnées x (t) et z  (t) en
fonction de a et 0 . Montrer que,
dans R, le mouvement peut se voir comme la superposition d'un mouvement
sinusoïdal selon Oz et de deux
mouvements circulaires dans le plan Oxy, dont on précisera les caractéristiques.
II.B.9) On considère enfin le cas d'une trajectoire circulaire dans R dans un
plan dont la normale fait
avec l'axe Oz  un angle  quelconque. Décrire qualitativement l'évolution, dans
le référentiel R, du plan de la
-
þ  (O) = -
trajectoire et préciser en particulier la surface décrite par le vecteur L
OM  mþv  . Montrer que dans le

cas du mouvement circulaire quelconque dans R , on peut toujours décomposer le
mouvement dans R en deux
mouvement circulaires et un mouvement rectiligne de pulsations différentes que
l'on précisera.
II.C ­ Aspect énergétique
Dans cette sous partie, on se place dans le référentiel R galiléen et on
considère que l'électron soumis à la force
þ 1 a une trajectoire circulaire dans le plan Oxy à la
Fþ et placé éventuellement dans le champ magnétique B
pulsation  (à priori ici quelconque).
II.C.1) Variation d'énergie mécanique
a) Déterminer l'expression de l'énergie potentielle Ep associée à la force Fþ .
b) En déduire l'expression de l'énergie E = Ec +Ep de l'électron dans le cas
particulier du mouvement circulaire
de pulsation  en fonction de m,  et k.
c) On considère l'évolution de la trajectoire d'un électron entre une rotation
circulaire uniforme à 0 dans le
plan Oxy en l'absence de champ magnétique et une rotation circulaire uniforme à
+ = 0 + 1 /2 dans le plan
þ 1 . On suppose 1  0 . Calculer l'expression approchée de la variation
Oxy en présence du champ magnétique B
relative E/E de l'énergie E entre ces deux états. On exprimera le résultat en
fonction 0 et 1 uniquement.
d) Cette variation d'énergie peut-elle avoir été causée par la force due au
champ magnétique ? Justifier brièvement.
e) Proposer une explication qualitative des causes de cette variation d'énergie.
II.C.2) Étude du régime transitoire
þ = B(t)þez la
On s'intéresse ici à l'évolution du champ magnétique dans lequel est placé
l'atome. On note B
valeur instantanée du champ magnétique, B(t) variant de 0 à B1 . On considère
que ce champ est uniforme. On
þ duquel dérive le champ magnétique. On se place en coordonnées
cherche l'expression du potentiel vecteur A
cylindriques d'axe Oz (cf figure 6) et on impose, d'une part la nullité du
potentiel sur l'axe et d'autre part, la
þ = þ0.
relation de jauge de Coulomb div A
a) Préciser les dépendances en cordonnées de chaque composante du potentiel
vecteur.
þ
b) Déterminer l'expression de A.
On suppose que l'établissement du champ magnétique B est suffisamment lent pour
que l'évolution de la
trajectoire d'un électron sur une période soit faible et que l'on puisse
considérer celle-ci quasi circulaire. On
supposera de même que le moment cinétique en O de l'électron varie peu lors de
l'établissement du champ, de
sorte qu'on pourra à tout instant le confondre avec le moment cinétique initial.
c) Montrer que la quantité rv peut alors être considérée constante. On notera C
cette valeur.
d) Déterminer le travail infinitésimal reçu par un électron pendant dt lors de
l'établissement du champ magnétique, dû aux forces autres que l'attraction
électrostatique exercée par l'atome.
e) En déduire l'expression du travail total W de ces forces lors de
l'établissement du champ et exprimer W en
fonction de e, C et B1 .
f) Comparer l'expression de W à la variation E d'énergie mécanique obtenue
précédemment. Commenter.

3 avril 2012 11:35

Page 3/7

III Étude des ondes électromagnétiques émises
III.A ­ Structure de l'onde émise
On s'intéresse dans cette partie aux ondes électromagnétiques émises par un
système constitué d'une particule
fixe de charge e, placée à l'origine O du référentiel d'étude et d'une
particule mobile de charge -e placée en M .
On suppose que les coordonnées du point M sont de la forme :

 x(t) = a cos(+ t) + b cos(- t)
y(t) = a sin(+ t) - b sin(- t)

z(t) = c cos(t)

avec + =  + 1 /2 et - =  - 1 /2.
On donne de plus, pour un dipôle électrique pþ(t) variable placé en O,
l'expression du champ électromagnétique
créé par ce dipôle à l'instant t en un point M « très éloigné » du dipôle :
B
A3
4
2
þ
-
-

--
d
p
þ
K
þ
þ = þer  E
E(M,
t) = 5
 OM  OM , B
2
r
dt t-r/c
c
--
avec K constant, OM = rþer et où la notation

3

d2 pþ
dt2

4

signifie que la dérivée doit être estimée à l'instant
t-r/c

t - r/c.
Enfin on introduit les vecteurs unitaires þe+ (t) = cos(+ t)þex + sin(+ t)þey
et þe- (t) = cos(- t)þex - sin(- t)þey .
III.A.1) On considère un dipôle de direction fixe pþ = p(t)þez . Déterminer
l'expression du champ électrique créé
par ce dipôle en un point M quelconque en fonction des coordonnées sphériques
relatives à M (cf figure 7).
III.A.2) Proposer une interprétation qualitative du terme t - r/c.
III.A.3) Montrer à l'aide de schémas que le système des deux charges
précédemment défini peut être vu comme
la superposition de deux dipôles de norme constante tournant en sens opposés
dans un plan P1 et d'un dipôle
oscillant de manière harmonique orthogonalement à P1 . Préciser le plan P1 .
III.A.4) On prend un point M1 de l'axe Ox situé à grande distance de O.
Déterminer l'expression du champ
électrique rayonné par le système des charges au niveau du point M1 . On
exprimera le champ en fonction de K,
e, r, a, b, c, , + , - , cos((t - r/c)), sin(+ (t - r/c)) et sin(- (t - r/c)).
Montrer que ce champ peut être
vu comme la superposition de trois champs de polarisations rectilignes et de
pulsations différentes et préciser
sur un schéma.
III.A.5) On prend maintenant un point M2 de l'axe Oz situé à grande distance de
O. Déterminer de même
l'expression du champ électrique rayonné par le système des charges au niveau
du point M2 . Montrer que ce
champ peut être vu comme la superposition de deux champs polarisés
circulairement de pulsations différentes.
Préciser sur un schéma.
III.A.6) La figure 2 représente une partie du spectre d'émission pour un
mélange d'atomes d'hydrogène
(nombre de charge Z = 1, nombre de masse A = 1) et de deutérium (nombre de
charge Z = 1, nombre
de masse A = 2) placé dans un champ magnétique extérieur. La direction
d'observation est perpendiculaire au
champ magnétique. L'axe des ordonnées représente une grandeur proportionnelle à
l'intensité. On observe deux
groupes de trois raies d'émission, la différence d'intensité relative de ces
raies est due à des effets dont on n'a
pas tenu compte dans cette étude.
a) Expliquer qualitativement la présence de ces deux groupes.
b) On s'intéresse uniquement aux raies comprises entre les traits verticaux en
pointillé. On note 0 la longueur
d'onde émise en l'absence de champ magnétique et  l'écart maximal entre les
raies émises en présence de
champ magnétique. On a   0 . Déterminer l'expression approchée de l'intensité
B1 du champ magnétique
régnant au voisinage de l'atome émettant ce rayonnement en fonction de m, e, 0
,  et de la célérité des ondes
électromagnétiques dans le vide c. Faire l'application numérique.
III.B ­ Étude d'un polarimètre
III.B.1) Paramètres de Stokes
Pour une onde électromagnétique plane progressive harmonique se propageant
selon l'axe Oz dans le sens des
z croissants, on donne en notation complexe

A
þ =  B ei(t-kz)
E
0

On définit de même quatre paramètres, appelés paramètres de Stokes par les
relations : I = AA + BB  ,
Q = AA - BB  , U = AB  + A B, V = i(A B - AB  ).
a) On considère une onde polarisée rectilignement caractérisée par son
amplitude E0 et par l'angle  entre l'axe
Ox et la direction du champ électrique. Déterminer l'expression des paramètres
de Stokes relatifs à cette onde.
3 avril 2012 11:35

Page 4/7

4

Intensité relative

3

2

1

0
656,0

656,1

656,2
 (nm)

656,3

656,4

Figure 2 Spectre Zeeman d'un mélange hydrogène deutérium d'après
C.C. Chu et J.D. Hey Contrib. Plasma Phys. 40(2000) 5­6, 597­606
b) Même question pour une onde d'amplitude E0 de polarisation circulaire droite.
c) On donne enfin une onde dont les paramètres de Stokes sont les suivants : I
= E02 , Q = 0, U = 0, V = E02 .
Déterminer les amplitudes complexes A et B de cette onde et déterminer sa
polarisation.
On admettra par la suite que la donnée des quatre paramètres I, Q, U , V permet
systématiquement de faire
cette détermination.
III.B.2) Dispositif à lames à retard
On considère un dispositif constitué de deux lames à retard L1 , L2 et d'un
polariseur P tous orthogonaux à
l'axe Oz. On étudie l'action de ce dispositif sur une onde électromagnétique
plane progressive harmonique se
propageant selon l'axe Oz dans le sens des z croissants, dont la notation
complexe est toujours

A
þ =  B ei(t-kz)
E
0
x

x

x

P

/4

z
y

y
L1

y

Axe lent
L2

Figure 3
La lame L1 (respectivement L2 ) comporte un axe lent et un axe rapide, la
propagation de la composante du
champ électrique colinéaire à l'axe lent se faisant avec un retard de phase 1
(respectivement 2 ) par rapport à
la composante colinéaire à l'axe rapide. Cette propagation s'effectue sans
aucune atténuation. L'axe lent de L1
est selon Ox, celui de L2 fait un angle  = +/4 avec l'axe Ox et le polariseur a
sa direction de polarisation
colinéaire à Ox.
þ ,
a) Déterminer dans la base (þex , þey , þez ), à un terme multiplicatif près,
l'expression des coordonnées de E
1
amplitude complexe du champ en sortie de la lame L1 .
b) Déterminer de même dans la base (þex , þey , þez ) issue d'une rotation /4
de la base (þex , þey , þez ), à un terme
þ , amplitude complexe du champ en sortie de la lame L2 .
multiplicatif près, l'expression des coordonnées de E
2
3 avril 2012 11:35

Page 5/7

c) En déduire que l'intensité lumineuse en sortie de polariseur IP peut
s'écrire :
IP = K  (I + Q cos 2 + (U sin 1 - V cos 1 ) sin 2 )
où K  est une constante que l'on ne cherchera pas à déterminer et où I, Q, U et
V sont les paramètres de Stokes
de l'onde incidente.
d) Donner les expressions de IP pour (1 , 2 ) prenant les couples de valeurs
suivantes : (0, 0), (0, ), (0, /2),
(0, 3/2), (/2, /2) et (/2, 3/2).
III.C ­ Application
III.C.1) Résolution spectrale et polarisation

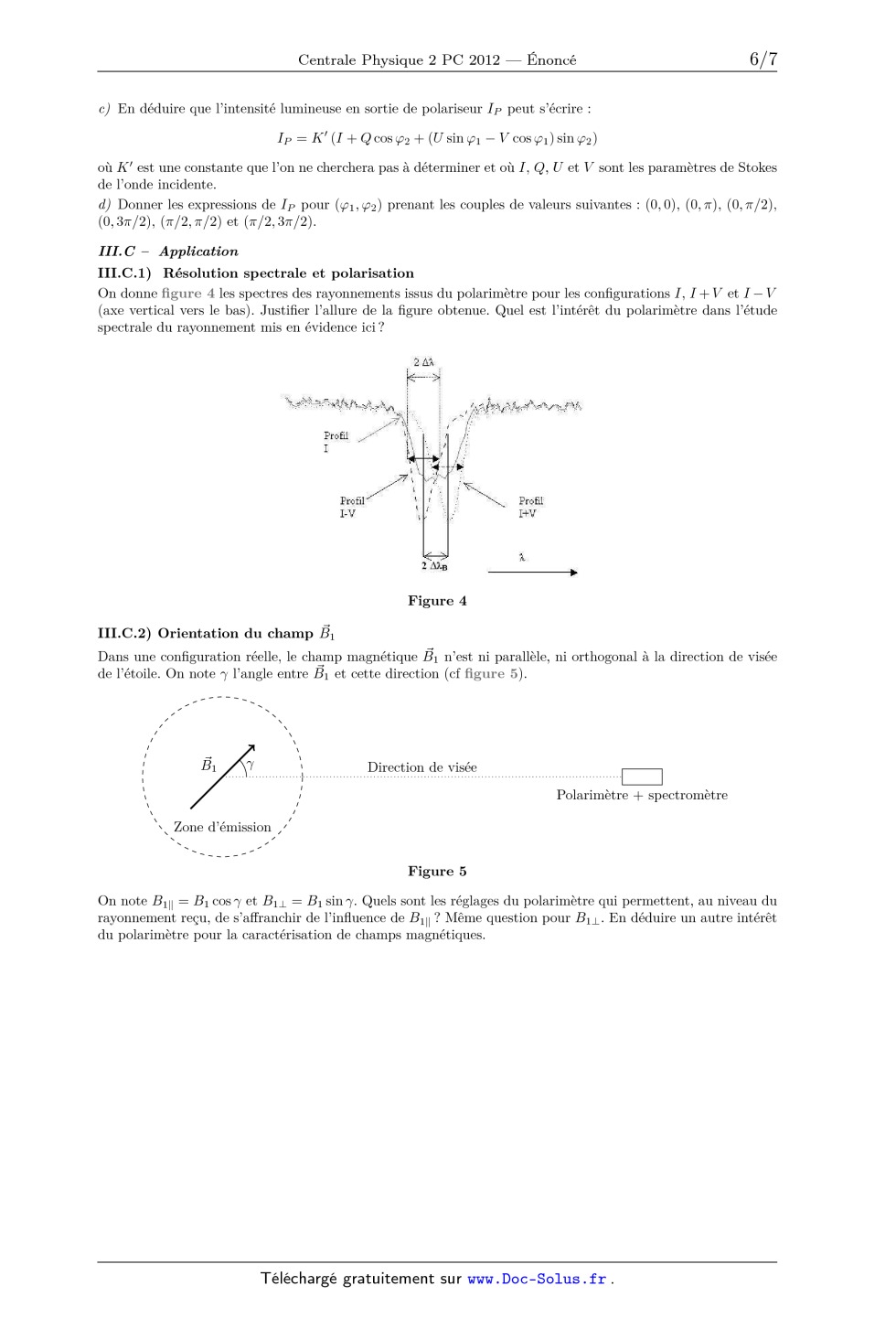

On donne figure 4 les spectres des rayonnements issus du polarimètre pour les
configurations I, I + V et I - V
(axe vertical vers le bas). Justifier l'allure de la figure obtenue. Quel est
l'intérêt du polarimètre dans l'étude
spectrale du rayonnement mis en évidence ici ?

Figure 4
þ1
III.C.2) Orientation du champ B
þ 1 n'est ni parallèle, ni orthogonal à la direction de visée
Dans une configuration réelle, le champ magnétique B
þ 1 et cette direction (cf figure 5).
de l'étoile. On note  l'angle entre B

þ1
B

Direction de visée
Polarimètre + spectromètre

Zone d'émission
Figure 5
On note B1ë = B1 cos  et B1 = B1 sin . Quels sont les réglages du polarimètre
qui permettent, au niveau du
rayonnement reçu, de s'affranchir de l'influence de B1ë ? Même question pour B1
. En déduire un autre intérêt
du polarimètre pour la caractérisation de champs magnétiques.

3 avril 2012 11:35

Page 6/7

Données et notations
Dans tout le problème i désigne le complexe tel que i2 = -1.
z

z
þer
M

þez

 M

r

r
y

O

O

þe

x

x

þe

Figure 6 Coordonnées
cylindriques

Figure 7 Coordonnées
sphériques

Charge élémentaire

e = 1,60 × 10-19 C

Masse d'un électron

m = 9,11 × 10-31 kg

Masse d'un proton

mp = 1,67 × 10-27 kg

Perméabilité magnétique du vide

µ0 = 410-7 H · m-1

Permittivité diélectrique du vide

0 = 8,85 × 10-12 F · m-1

Célérité de la lumière dans le vide

c = 3,00 × 108 m · s-1

Rotationnel en coordonnées cylindriques
4
3
4
3
4
3
V
Vz
V
1 (V ) V
1 Vz
- þ
-
-
-
þe +
þe +
þez
rot V =

z
z

Divergence en coordonnées cylindriques
þ =
div V

1  (V ) 1 V
Vz
+
+

z
· · · FIN · · ·

3 avril 2012 11:35

Page 7/7

þe
þe
y
